Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: GJFZY53(FR)
Conditions de paiement et d'expédition
Application: |
D'intérieur |
Type de fibre: |
Unimodal |
Fibre non.: |
Adapté aux besoins du client |
Normes répondues: |
YD/T 1258,4 ; ICEA- 596 ; GR-409 ; Le CEI 60794 ; Le CEI 60331-25 |
Résistance à la traction permise: |
400/1000 |
Résistance à l'écrasement autorisée: |
1000/3000 |
Rayon de cintrage: |
20D/10D |
Couleur: |
noir |
Application: |
D'intérieur |
Type de fibre: |
Unimodal |
Fibre non.: |
Adapté aux besoins du client |
Normes répondues: |
YD/T 1258,4 ; ICEA- 596 ; GR-409 ; Le CEI 60794 ; Le CEI 60331-25 |
Résistance à la traction permise: |
400/1000 |
Résistance à l'écrasement autorisée: |
1000/3000 |
Rayon de cintrage: |
20D/10D |
Couleur: |
noir |
Jelly Filled Fiber Optic Cable, gel a rempli câble à fibres optiques, câble optique résistant au feu de fibre, application de câble optique de fibre de SM/MM
Le câble résistant au feu de fibre optique est prévu pour être employé dans le câblage aussi bien que les connexions structurés d'intérieur entre les dispositifs de fibre optique extérieurs et d'intérieur de distribution.

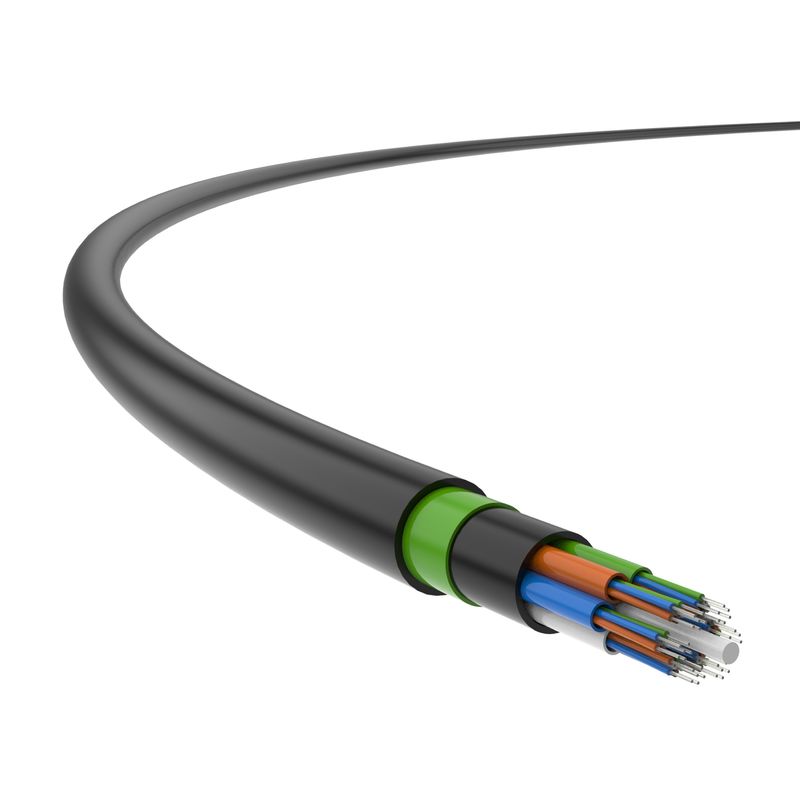

À l'intérieur du câble GJFZY53 résistant au feu de fibre optique, des fibres de 250µm sont placées dans des tubes lâches faits de matériel élevé de polyester de module, rempli de composés résistant à l'eau.
Le câble de fibre optique est centré par un porteur central non métallique. Pour quelques câbles de fibre optique avec des noyaux multiples, une couche de PE devrait être ajoutée dehors.
Des tubes lâches sont échoués autour du porteur central dans un noyau compact et circulaire de câble. En dehors du noyau, une couche de veste intérieure ignifuge est expulsée. L'armure de PSP alors est longitudinalement appliquée avant un polyéthylène (PE) la veste qu'externe est expulsée au-dessus de lui.
Caractéristiques du produit
Normes d'application
YD/T 1258,4 ; ICEA- 596 ; GR-409 ; Le CEI 60794 ; Le CEI 60331-25
| Code couleurs (noyau 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Bleu | Orange | Vert | Brown | Ardoise | Blanc | Rouge | Noir | Jaune | Violette | Rose | Aqua |
| Flamme résistance |
Norme d'inflammabilité pour le fil simple : | GB/T 18380,12- 2008 |
Norme d'inflammabilité pour les fils liés : | GB/T 18380,35- 2008 |
|
Veste : Épluchez outre 50mm-long du câble, endroit la veste vide horizontalement et brûlez pendant 4-5 secondes, utilisant la lampe d'alcool ; après que la source du feu soit emportée, elle s'éteint moins de 2 secondes ;
|
||||
Détails techniques
| Propriétés optiques | ||||||
| Type d'optique Fibre |
Atténuation | Injection Largeur de bande (OFL) |
Modal efficace Largeur de bande |
Lien de l'Ethernet 10 Longueur SX |
Rayon de cintrage minimal (millimètre) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Valeur typique (dB/km) | Max. Value (dB/km) | Mégahertz·kilomètre | Mégahertz·kilomètre | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Valeur typique (dB/km) |
Max. Value (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Caractéristiques de structure | ||||
| Comptes de fibre | Poids (kg/km) | Résistance à la traction permise Long terme/à court terme, N |
Résistance permise d'écrasement Long terme/à court terme, N/100mm |
Rayon de cintrage Dynamique/charge statique, millimètre |
| 6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
