Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: GYTS
Conditions de paiement et d'expédition
Application: |
extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
Adapté aux besoins du client |
Épaisseur de veste: |
≥ 1,50 |
Épaisseur de tube lâche: |
≥ 0,28 |
Normes répondues: |
YD/T 901 ; Le CEI 60793 ; ISO/IEC11801 |
Ceinture en acier: |
0.20±0.01 |
Rayon de cintrage, millimètre: |
Charge statique : 10D ; Dynamique : 20D |
Application: |
extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
Adapté aux besoins du client |
Épaisseur de veste: |
≥ 1,50 |
Épaisseur de tube lâche: |
≥ 0,28 |
Normes répondues: |
YD/T 901 ; Le CEI 60793 ; ISO/IEC11801 |
Ceinture en acier: |
0.20±0.01 |
Rayon de cintrage, millimètre: |
Charge statique : 10D ; Dynamique : 20D |

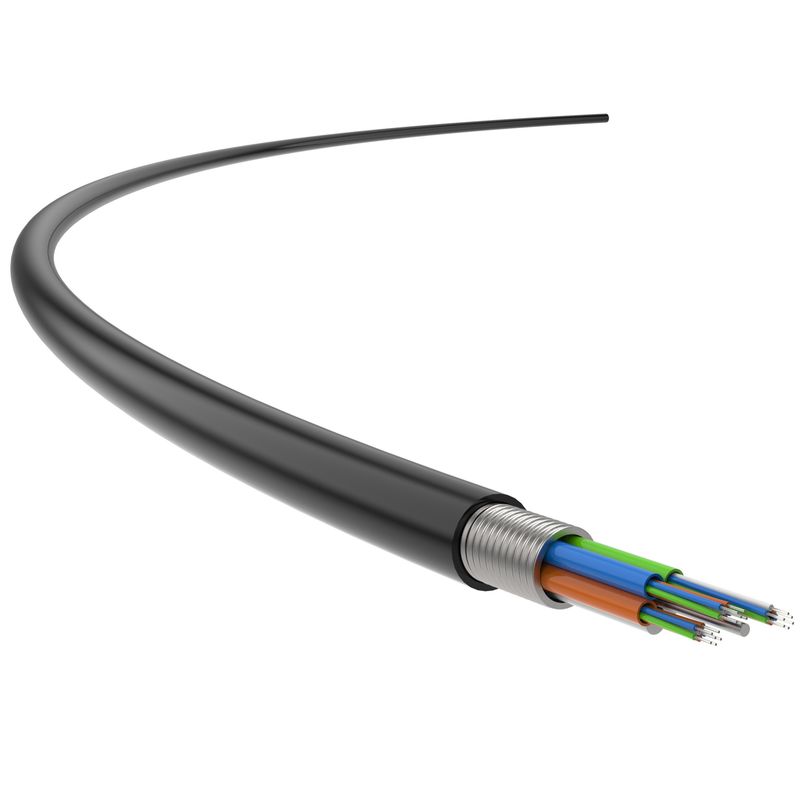

Câble optique blindé en acier de fibre, câble à fibres optiques échoué de tube lâche, application extérieure de câble optique de fibre
Le câble blindé et échoué en acier de fibre optique est principalement employé pour la connexion extérieure de fibre aussi bien que le montage en pont de conduit d'épine dorsale de bâtiment et de lien.
À l'intérieur du câble blindé en acier de fibre optique, des fibres (unimodales ou à plusieurs modes de fonctionnement) de 250µm sont placées dans des tubes lâches faits de matériel élevé de polyester de module, rempli de composés résistant à l'eau. Le câble de fibre optique est centré par un porteur central en métal.
Pour quelques câbles de fibre optique avec des noyaux multiples, une couche de PE devrait être ajoutée dehors. Des tubes lâches (et les remplisseurs) sont échoués autour du porteur central dans un intérieur compact et circulaire de noyau de câble qui est rempli de composants résistant à l'eau. L'armure de PSP est longitudinalement appliquée et alors une veste de polyéthylène (PE) est expulsée au-dessus de elle.
Caractéristiques du produit
Normes d'application
YD/T 901 ; Le CEI 60793 ; ISO/IEC11801
Code couleurs (noyau 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bleu | Orange | Vert | Brown | Ardoise | Blanc | Rouge | Noir | Jaune | Violette | Rose | Aqua |
Flamme résistance |
Norme d'inflammabilité pour le fil simple : | GB/T 18380,12- 2008 |
Norme d'inflammabilité pour les fils liés : | GB/T 18380,35- 2008 |
Veste : Épluchez outre 50mm-long du câble, endroit la veste vide horizontalement et brûlez pendant 4-5 secondes, utilisant la lampe d'alcool ; après que la source du feu soit emportée, elle s'éteint moins de 2 secondes ;
|
Détails techniques
Propriétés optiques | ||||||
Type d'optique Fibre |
Atténuation | Injection Largeur de bande (OFL) |
Modal efficace Largeur de bande |
Lien de l'Ethernet 10 Longueur SX |
Rayon de cintrage minimal (millimètre) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Valeur typique (dB/km) | Max. Value (dB/km) | Mégahertz·kilomètre | Mégahertz·kilomètre | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
Valeur typique (dB/km) |
Max. Value (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Caractéristiques de structure | |||||||
Quantité de noyaux | Noyaux de tube lâche | Porteur central | Diamètre extérieur de tube lâche | Épaisseur de tube lâche | Ceinture en acier | Épaisseur de la veste (millimètres) | Veste externe de la fibre optique (millimètres) |
2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.0±0.3 |
32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.2±0.3 |
38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.6±0.3 |
72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 13.7±0.3 |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 15.0±0.3 |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 16.4±0.3 |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
Propriétés mécaniques | |||
Non. | Nom | Conditions | |
1 | Résistance à la traction permise, N | À court terme | 1500 |
Long terme | 600 | ||
2 | Résistance permise d'écrasement, N/100mm | À court terme | 1000 |
Long terme | 300 | ||
3 | Rayon de cintrage, millimètre | Charge statique | 10D |
Dynamique | 20D |
