1295 transmission du câble optique 150m de fibre multimode du nanomètre Om5

Name: 1295 transmission du câble optique 150m de fibre multimode du nanomètre Om5
Brand: TC Smart Systems Group
SKU: OM5 à plusieurs modes de fonctionnement
Availability: InStock

Détails de produit

Lieu d'origine: La Chine

Nom de marque: TC

Numéro de modèle: OM5 à plusieurs modes de fonctionnement

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                câble optique de fibre multimode de 1295 nanomètre, câble optique de fibre multimode du CEI 11801, fibre multimode de 1295 nanomètre


Longueur d'onde de dispersion nulle:	1295 à 1320 nm	Discontinuité partielle:	≤ 0,1 dB
Attenuation Inhomogénéité:	≤ 0,1 dB	Diamètre du noyau:	50±2,5 μm
Core Non-Circularity:	≤ 5.0 %	Cladding Diameter:	125±1 μm
Épreuves de tension:	≥ 9,0 N	Paramètre de fatigue dynamique:	≥ 25

Longueur d'onde de dispersion nulle:	1295 à 1320 nm
Discontinuité partielle:	≤ 0,1 dB
Attenuation Inhomogénéité:	≤ 0,1 dB
Diamètre du noyau:	50±2,5 μm
Core Non-Circularity:	≤ 5.0 %
Cladding Diameter:	125±1 μm
Épreuves de tension:	≥ 9,0 N
Paramètre de fatigue dynamique:	≥ 25

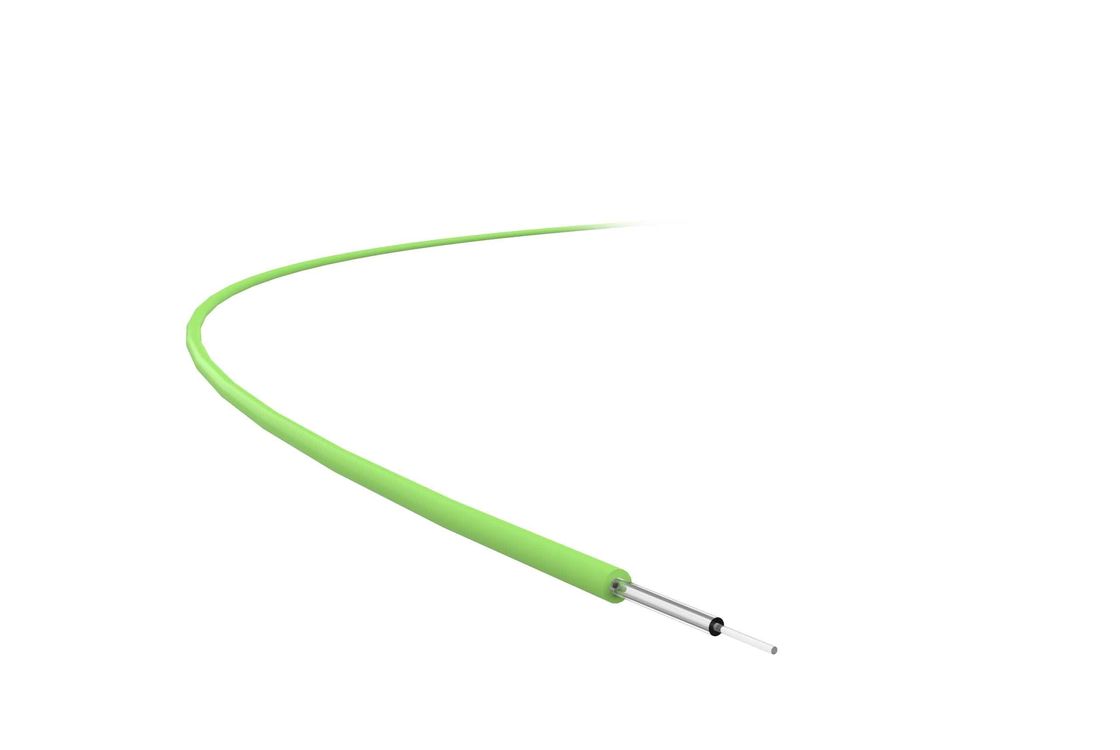

1295 transmission du câble optique 150m de fibre multimode du nanomètre Om5

Application du produit

La fibre OM5 de 50/125 μm est le dernier type multimode à index classéd'un diamètre du noyau de 50 μm et d'un diamètre du revêtement de 125 μm.

L'exigence de largeur de bande modulaire efficace (EMB) de 953 nm a été augmentée.150m de transmissionbasé sur la technologie SWDM (à 850 nm, 880 nm, 910 nm et940 nm).

Caractéristiques du produit

La fibre est idéale pour850 nm, 880 nm, 910 nm,et 940 nm (SWDM) les longueurs d'onde de fonctionnement ainsi queSa faible atténuation et sa largeur de bande élevée sont optimisées pour la transmission IEEE802.3z Gigabit Ethernet, et ses propriétés de protection et de verre bénéficient d'une protection de revêtement.Une excellente performance.

Détails techniques

Propriétés optiques	Conditions d'utilisation	Données	Unité
Attenuation	850 nm	≤ 2.30	dB/km
	953 nm	≤ 170	dB/km
	1300 nm	≤ 060	dB/km
Largeur de bande d'injection	850 nm	≥3500	MHz.km
	953 nm	≥1850	MHz.km
	1300 nm	≥ 500	MHz.km
Longueur de 400 Gb/s Ethernet		150	- Je vous en prie
Aperture numérique (NA)		0.200 ± 0.015
Indice de réfraction du groupe	850 nm	1.482
Indice de réfraction du groupe	1300 nm	1.477
Longueur d'onde de dispersion nulle		1295 à 1320 nm
Pente de dispersion nulle	1295 nm à 1300 nm	≤ 0001	PS/nm/km
Pente de dispersion nulle	1300 nm à 1320 nm	≤ 011	PS/nm/km
Perte de macrobend, 2 cercles, rayon de 15 mm	850 nm	≤ 010	dB
Perte de macrobend, 2 cercles, rayon de 15 mm	1300 nm	≤ 011	dB

Dispersion arrière (1300 nm)	Conditions d'utilisation	Valeur	Unité
Discontinuité partielle		≤ 01	dB
Attenuation Inhomogénéité		≤ 01	dB
Différentes valeurs de bi-direction et de rétrécissement		≤ 01	dB/km

Propriétés géométriques	Conditions d'utilisation	Valeur	Unité
Diamètre du noyau		50 ± 2.5	μm
Non circulaire du noyau		≤ 50	%
Diamètre du revêtement		125 ± 1	μm
Non-circulaire du revêtement		≤ 2.0	%
Déviation de la concentration du noyau/du revêtement		≤ 15	μm
Diamètre du revêtement		245 ± 10	μm
Déviation de la concentration du revêtement/du revêtement		≤ 120	μm

Propriétés de l'environnement (850 nm et 1300 nm)	Conditions d'utilisation	Valeur	Unité
Atténuation supplémentaire de la température		≤ 01	dB/km
Attenuation supplémentaire du cercle de température et d'humidité		≤ 01	dB/km
Atténuation supplémentaire du vieillissement par immersion		≤ 020	dB/km
Attenuation supplémentaire du chauffage hydrothermique		≤ 020	dB/km
Vieillissement par chaleur sèche		≤ 020	dB/km

Propriétés mécaniques	Conditions d'utilisation	Valeur	Unité
Épreuves de tension		≥ 90	N
Perte supplémentaire de macrobend	850 nm	≤ 05	dB
Force de décapage du revêtement	Valeur moyenne typique	1.4	N
	Valeur maximale	≥1,3 ≤8.9	N
Paramètre de fatigue dynamique (Nd)	≥ 25
