Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Numéro de modèle: OM3 à plusieurs modes de fonctionnement
Conditions de paiement et d'expédition
Longueur d'onde zéro de dispersion: |
1295-1320 nanomètre |
Discontinuité partielle: |
DB du ≤ 0,1 |
Inhomogénéité d'atténuation: |
DB du ≤ 0,1 |
Diamètre de noyau: |
μm 50±2.5 |
Non-circularité de noyau: |
≤ 6.0 % |
Diamètre de revêtement: |
μm 125±1 |
Essai de tension: |
≥9.0 N |
Paramètre dynamique de fatigue: |
≥ 25 |
Longueur d'onde zéro de dispersion: |
1295-1320 nanomètre |
Discontinuité partielle: |
DB du ≤ 0,1 |
Inhomogénéité d'atténuation: |
DB du ≤ 0,1 |
Diamètre de noyau: |
μm 50±2.5 |
Non-circularité de noyau: |
≤ 6.0 % |
Diamètre de revêtement: |
μm 125±1 |
Essai de tension: |
≥9.0 N |
Paramètre dynamique de fatigue: |
≥ 25 |
Application de produit

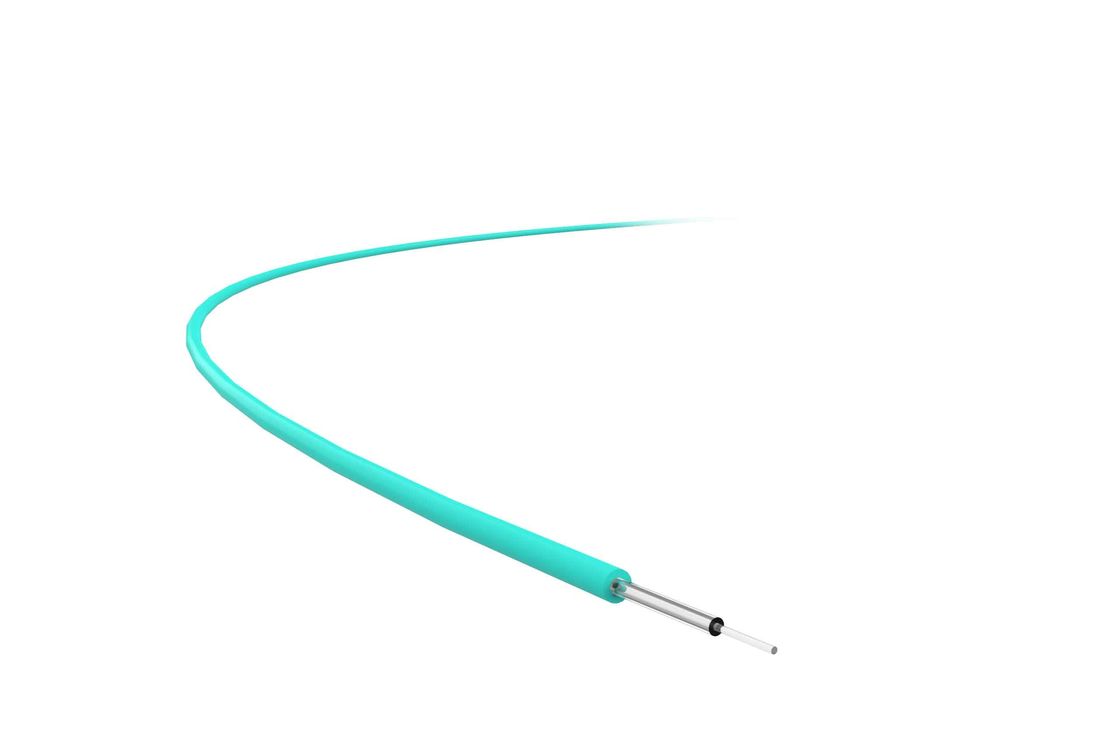

la fibre OM3 de 50/125μm est un type à plusieurs modes de fonctionnement d'évaluer-index comportant un diamètre de noyau de 50μm et un diamètre de revêtement de 125μm.
C'est le laser de Surface-émission largement optimisé de Vertical-cavité (VCSEL) à la longueur d'onde 850nn sur la base de la fibre OM2, et passe l'essai modal différentiel du retard (DMD) afin d'atteindre la largeur de bande plus élevée et plus à faible atténuation, et réalise la transmission élevée de débit de distance courte (fibre OM3 à l'appui de 10GBase-SR 300m, de 40GBase-SR4 et de 100GBase-SR10 100m).
La fibre convient pour différentes structures des câbles optiques de fibre, tels que le câble de fibre de ruban, le câble lâche échoué de tube, le câble encoché de fibre de noyau, le câble optique de fibre de central-tube, le câble optique protégé tendu de fibre, etc., et elle est compatible avec d'autres fibres qui emploient différentes technologies manufacturières.
Caractéristiques du produit
La fibre est idéale pour les longueurs d'onde 850nn et 1300nm de fonctionnement ; elle optimise le laser de Surface-émission de Vertical-cavité (VCSEL) avec la largeur de bande à faible atténuation et élevée ; sa protection de revêtement et propriété en verre apprécie l'excellente représentation.
Détails techniques
| Propriétés optiques | Conditions | Valeur | Unité |
| Atténuation | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Largeur de bande d'injection | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Ouverture numérique (Na) |
0,200 ±0.015
|
||
| Indice de réfraction de groupe | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Longueur d'onde zéro de dispersion |
1295-1320nm
|
||
| Pente zéro de dispersion |
1295nm -1300nm
|
≤0.001 | picoseconde (nanomètre·kilomètre) |
|
1300nm-1320nm
|
≤0.11 | picoseconde (nanomètre·kilomètre) | |
| Perte de Macrobend, 100 cercles, rayon de 37.5mm | 850nm | ≤0.50 | DB |
| 1300nm | ≤0.50 | DB | |
| Dispersion arrière (1300nm) | Conditions | Valeur | Unité |
| Discontinuité partielle | ≤0.1 | DB | |
| Inhomogénéité d'atténuation | ≤0.1 | DB | |
| Différentes valeurs de la Bi-direction et de retour de la dispersion | ≤0.1 | dB/km |
| Propriétés géométriques | Conditions | Valeur | Unité |
| Diamètre de noyau |
50±2.5
|
μm | |
| Non-circularité de noyau | ≤6.0 | % | |
| Diamètre de revêtement | 125±1 | μm | |
| Non-circularité de revêtement | ≤2.0 | % | |
| Noyau/déviation concentricité de revêtement | ≤1.5 | μm | |
| Diamètre de revêtement | 245±10 | μm | |
| Revêtement/déviation de revêtement de concentricité | ≤12.0 | μm |
| Propriétés d'environnement (850nm et 1300nm) | Conditions | Valeur | Unité |
| Atténuation supplémentaire de la température | ≤0.15 | dB/km | |
| Atténuation supplémentaire de cercle de la température et d'humidité | ≤0.20 | dB/km | |
| Atténuation supplémentaire du vieillissement d'immersion | ≤0.20 | dB/km | |
| Atténuation supplémentaire du chauffage hydrothermique | ≤0.20 | dB/km | |
| Vieillissement de chaleur sec | ≤0.20 | dB/km |
| Propriétés mécaniques | Conditions | Valeur | Unité |
| Essai de tension | ≥9.0 | N | |
| Perte supplémentaire de Macrobend | 850nm | ≤0.5 | DB |
| Force de dépouillement de revêtement | Valeur moyenne typique | 1,4 | N |
| Valeur de crête | ≥1.3 ≤8.9 | N | |
| Paramètre dynamique de fatigue (ND) | ≥25 | ||
