Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: GYTA
Conditions de paiement et d'expédition
Application: |
extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
2-144 |
Épaisseur de veste: |
≥ 1,50 |
Épaisseur de tube lâche: |
≥ 0,28 |
Ceinture en aluminium: |
0.20±0.01 |
Rayon de cintrage, millimètre: |
Charge statique : 10D ; Dynamique : 20D |
Normes répondues: |
YD/T 901, LE CEI 60793, SO/IEC11801 |
Application: |
extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
2-144 |
Épaisseur de veste: |
≥ 1,50 |
Épaisseur de tube lâche: |
≥ 0,28 |
Ceinture en aluminium: |
0.20±0.01 |
Rayon de cintrage, millimètre: |
Charge statique : 10D ; Dynamique : 20D |
Normes répondues: |
YD/T 901, LE CEI 60793, SO/IEC11801 |

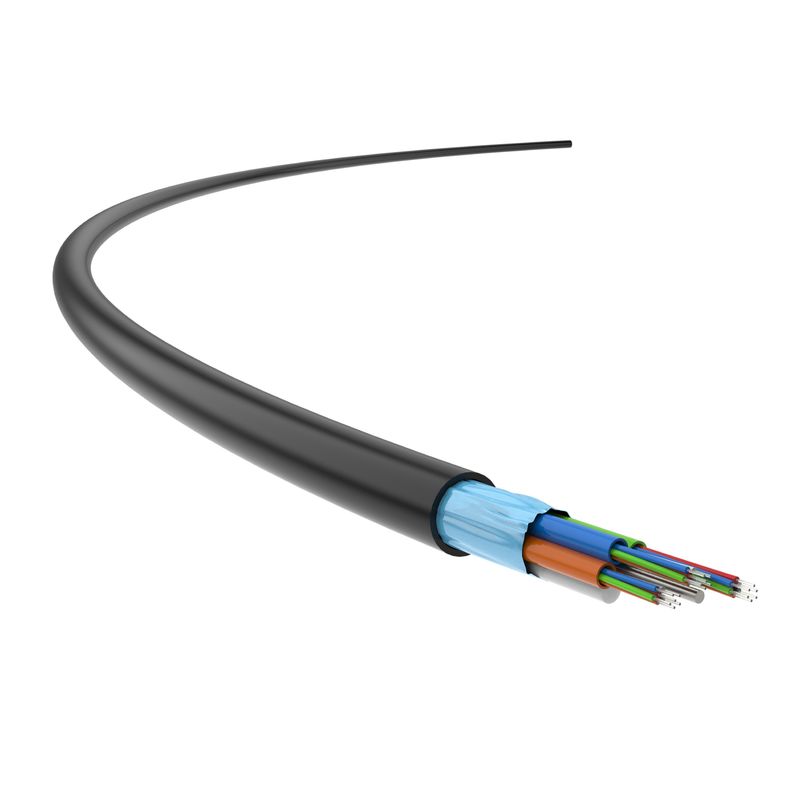

Le câble optique blindé en aluminium de fibre, a échoué l'application lâche de câble optique de fibre de tube
Le câble optique blindé en aluminium de fibre, câble optique lâche échoué de fibre de tube est principalement employé pour la connexion extérieure de fibre aussi bien que le montage en pont de conduit d'épine dorsale de bâtiment et de lien.
À l'intérieur du câble blindé en aluminium de fibre optique, des fibres (unimodales ou à plusieurs modes de fonctionnement) de 250µm sont placées dans des tubes lâches faits de matériel élevé de polyester de module, rempli de composés résistant à l'eau. Le câble de fibre optique est centré par un porteur central en métal. Pour quelques câbles de fibre optique avec des noyaux multiples, une couche de PE devrait être ajoutée dehors. Des tubes lâches (et les remplisseurs) sont échoués autour du porteur central dans un intérieur compact et circulaire de noyau de câble qui est rempli de composants résistant à l'eau. L'armure d'APL est longitudinalement appliquée avant une veste de polyéthylène (PE) est expulsée au-dessus de elle.
Caractéristiques du produit
Normes d'application
YD/T 901, LE CEI 60793, SO/IEC11801
Code couleurs (noyau 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Bleu | Orange | Vert | Brown | Ardoise | Blanc | Rouge | Noir | Jaune | Violette | Rose | Aqua |
Flamme résistance |
Norme d'inflammabilité pour le fil simple : | GB/T 18380,12- 2008 |
Norme d'inflammabilité pour les fils liés : | GB/T 18380,35- 2008 |
Veste : Épluchez outre 50mm-long du câble, endroit la veste vide horizontalement et brûlez pendant 4-5 secondes, utilisant la lampe d'alcool ; après que la source du feu soit emportée, elle s'éteint moins de 2 secondes ;
|
Détails techniques
Propriétés optiques | ||||||
Type d'optique Fibre |
Atténuation | Injection Largeur de bande (OFL) |
Modal efficace Largeur de bande |
Lien de l'Ethernet 10 Longueur SX |
Rayon de cintrage minimal (millimètre) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Valeur typique (dB/km) | Max. Value (dB/km) | Mégahertz·kilomètre | Mégahertz·kilomètre | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
Valeur typique (dB/km) |
Max. Value (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Caractéristiques de structure | |||||||
Quantité de noyaux | Noyaux de tube lâche | Porteur central | Diamètre extérieur de tube lâche | Épaisseur de tube lâche | Ceinture en aluminium | Épaisseur de la veste (millimètres) | Veste externe de la fibre optique (millimètres) |
2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.3±0.3 |
32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.6±0.3 |
38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.8±0.3 |
72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 9.2±0.3 |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 10.8±0.3 |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 12.1±0.3 |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
Propriétés mécaniques | |||
Non. | Nom | Conditions | |
1 | Résistance à la traction permise, N | À court terme | 1500 |
Long terme | 600 | ||
2 | Résistance permise d'écrasement, N/100mm | À court terme | 1000 |
Long terme | 300 | ||
3 | Rayon de cintrage, millimètre | Charge statique | 10D |
Dynamique | 20D |
