Câble de correction de fibre multimode du câble optique 0.1dB de la fibre OM1

Name: Câble de correction de fibre multimode du câble optique 0.1dB de la fibre OM1
Brand: TC Smart Systems Group
SKU: OM1 à plusieurs modes de fonctionnement
Availability: InStock

Détails de produit

Lieu d'origine: La Chine

Nom de marque: TC

Numéro de modèle: OM1 à plusieurs modes de fonctionnement

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Détails de produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                câble optique de fibre de rosh, câble optique de fibre de 1320 nanomètre, câble de correction de fibre multimode de 1320 nanomètre


Longueur d'onde de dispersion nulle:	1320 à 1365 nm	Discontinuité partielle:	≤ 0,1 dB
Attenuation Inhomogénéité:	≤ 0,1 dB	Diamètre du noyau:	62.5±2,5 μm
Non circulaire du noyau:	≤ 6,0 %	Diamètre du revêtement:	125 ± 1 μm
Épreuves de tension:	≥ 9,0 N	Paramètre de fatigue dynamique:	≥ 25

Longueur d'onde de dispersion nulle:	1320 à 1365 nm
Discontinuité partielle:	≤ 0,1 dB
Attenuation Inhomogénéité:	≤ 0,1 dB
Diamètre du noyau:	62.5±2,5 μm
Non circulaire du noyau:	≤ 6,0 %
Diamètre du revêtement:	125 ± 1 μm
Épreuves de tension:	≥ 9,0 N
Paramètre de fatigue dynamique:	≥ 25

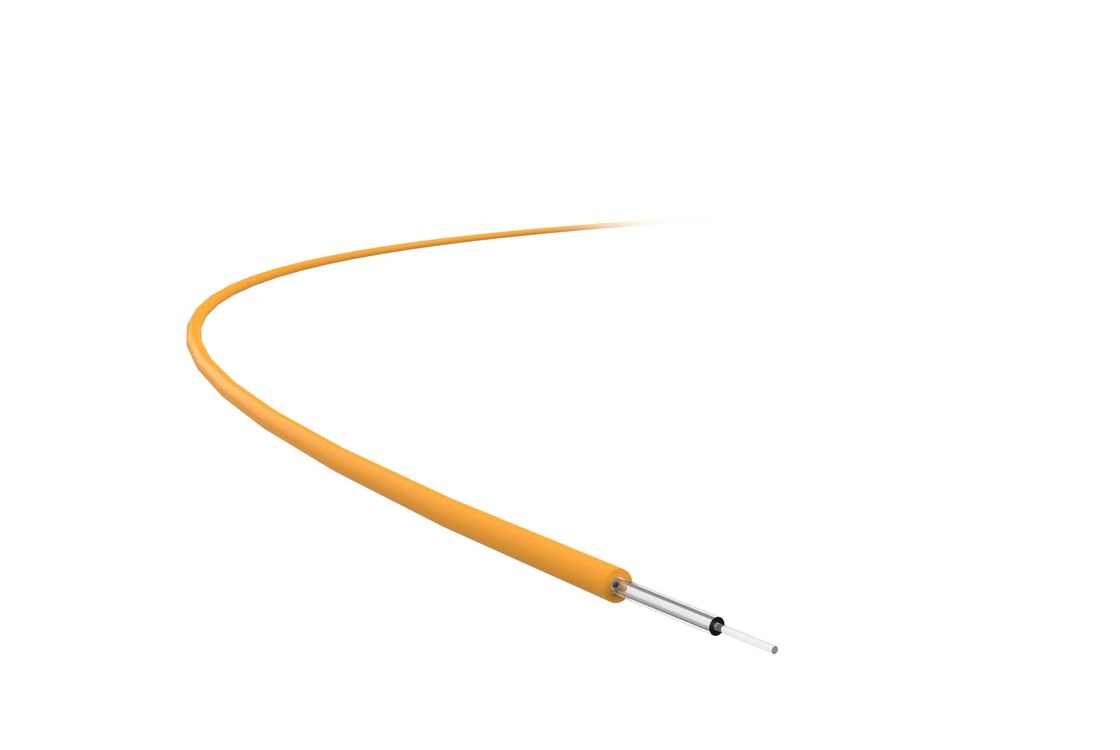

Câble de correction de fibre multimode du câble optique 0.1dB de la fibre OM1

Application du produit

62.5/125μm OM1 caractéristiques de fibres multimodesd'un diamètre de noyau de 62,5 μm et d'un diamètre de revêtement de 125 μm, entièrement optimisé pour les performances au niveau de laLongueur d'onde de fonctionnement 850 nm et 1300 nm.

Toutes les caractéristiques de la fibre ont atteint le niveau le plus avancé au monde.et est largement utilisé dans les réseaux locaux (LAN)La transmission de la vidéo, de l'audio, des données et bien d'autres secteurs.

Avec le laser et la diode électroluminescente (LED) comme source lumineuse, la fibre est assez pratique pour l'IEEE802.3z Gigabit Ethernet.sa technologie de fabrication MCVD assure une meilleure stabilité et un contrôle plus précis de la distribution de l'indice de réfractionLa fibre s'applique à différentes structures de câbles à fibre optique, telles que:le câble à fibre de ruban, le câble à tubes lâches en filets, le câble à fibre de noyau en fente, le câble à fibre optique en tube central, le câble à fibre optique à tampon étroit, etc.

Caractéristiques du produit

La fibre est adaptée à 850 nmet longueurs d'onde de fonctionnement de 1300 nm; sa faible atténuation et sa largeur de bande élevée sont optimisées pour la transmission IEEE802.3z Gigabit Ethernet; sa protection par revêtement et ses propriétés de verre jouissent d'excellentes performances.

Détails techniques

Propriétés optiques	Conditions d'utilisation	Valeur	Unité
Attenuation	850 nm	≤ 2.80	dB/km
Attenuation	1300 nm	≤ 060	dB/km
Largeur de bande d'injection	850 nm	≥ 200	MHz.km
Largeur de bande d'injection	1300 nm	≥ 500	MHz.km
Aperture numérique (NA)	0.275 ± 0.015
Indice de réfraction du groupe	850 nm	1.496
Indice de réfraction du groupe	1300 nm	1.491
Longueur d'onde de dispersion nulle	1320 à 1365 nm
Pente de dispersion nulle	1320 nm à 1348 nm	≤ 001	PS/nm/km
Pente de dispersion nulle	1348 nm à 1365 nm	≤ 0001	PS/nm/km
Perte de macrobend, 100 cercles, rayon de 37,5 mm	850 nm	≤ 050	dB
Perte de macrobend, 100 cercles, rayon de 37,5 mm	1300 nm	≤ 050	dB

Dispersion arrière (1300 nm)	Conditions d'utilisation	Valeur	Unité
Discontinuité partielle		≤ 01	dB
Attenuation Inhomogénéité		≤ 01	dB
Différentes valeurs de diffusion bidirectionnelle et inverse		≤ 01	dB/km

Propriétés géométriques	Conditions d'utilisation	Valeur	Unité
Diamètre du noyau		62.5 ± 2.5	μm
Non circulaire du noyau		≤ 60	%
Diamètre du revêtement		125 ± 1	μm
Non-circulaire du revêtement		≤ 2.0	%
Déviation de la concentration du noyau/du revêtement		≤ 15	μm
Diamètre du revêtement		245 ± 10	μm
Déviation de la concentration du revêtement/du revêtement		≤ 120	μm

Propriétés de l'environnement (850 nm et 1300 nm)	Conditions d'utilisation	Valeur	Unité
Atténuation supplémentaire de la température		≤ 015	dB/km
Attenuation supplémentaire du cercle de température et d'humidité		≤ 020	dB/km
Atténuation supplémentaire du vieillissement par immersion		≤ 020	dB/km
Attenuation supplémentaire du chauffage hydrothermique		≤ 020	dB/km
Vieillissement par chaleur sèche		≤ 020	dB/km

Propriétés mécaniques	Conditions d'utilisation	Valeur	Unité
Épreuves de tension		≥ 90	N
Perte supplémentaire de macrobend	850 nm	≤ 05	dB
Force de décapage du revêtement	Valeur moyenne typique	1.4	N
	Valeur maximale	≥1,3 ≤8.9	N
Paramètre de fatigue dynamique (Nd)	≥ 25
