Mettre en évidence:
fibre optique de mode unitaire de rosh
, fibre optique de mode unitaire de 1260 nanomètre
, câble unimodal de fibre de rosh

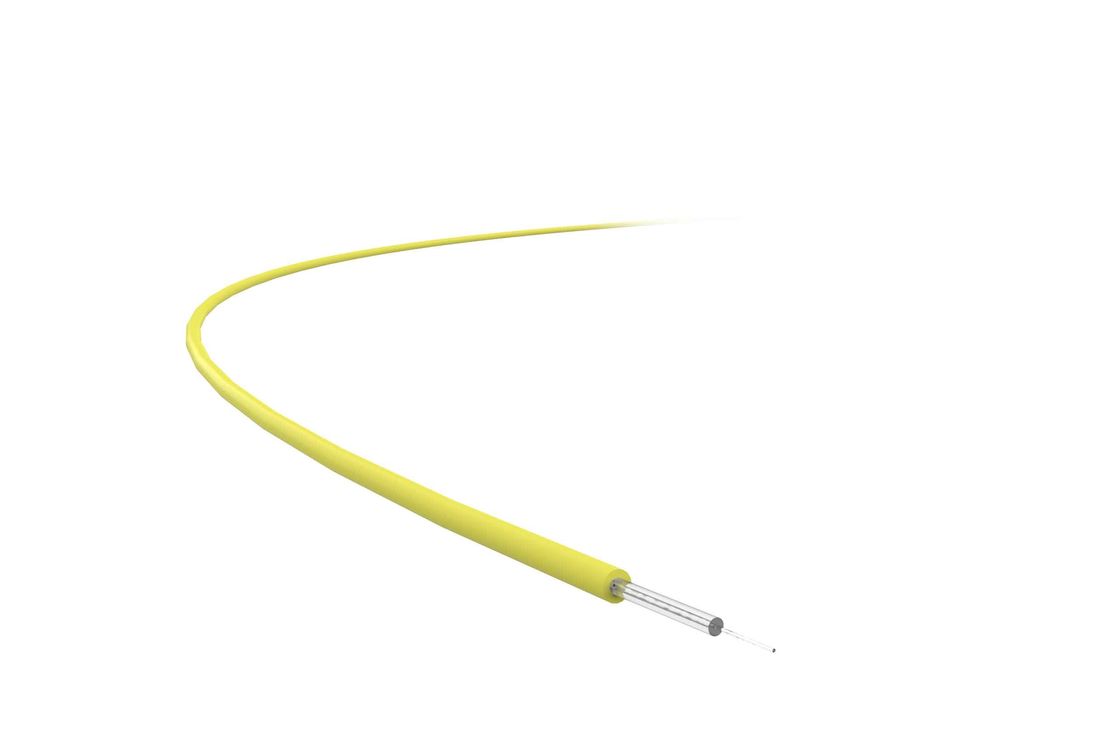

Câble unimodal de fibre optique de fibre du mode unitaire 1260 nanomètre de G652D
Application du produit
Zéro pic d'eau, non-dispersion déplacée, la fibre en mode unique s'adapte à la pleine longueur d'onde de1260 nm à 1625 nm, restant à la fois à faible dispersion à 1310 nm et à faible perte à 1383 nm afin de tirer le meilleur parti de la bande E (1360 nm -1460 nm).
Il améliore la perte et la dispersion de la longueur d'onde de 1260 nm à 1625 nm et réduit la perte de flexion de 1625 nm afin de fournir des ressources de bande passante pour le réseau principal, le réseau de métro,et réseau d'accès, tandis que les besoins en bande passante pour la voix, l'image, les données et d'autres services peuvent être satisfaits.
Cette fibre possède une très large bande passante et une excellente performance de transmission, ce qui en fait le choix optimal pour Ethernet, Internet, réseaux de communication en tronc, CATV,et Multiplexage par division de longueur d'onde (WDM)Il peut remplacer la fibre mono-mode traditionnelle et s'adapter à différentes structures de câbles à fibre optique, tels que le câble à fibre de ruban, le câble à fibre de noyau en fente, le câble à fibre en chaîne,câble à fibre optique à tube central, le câble à fibre optique ADSS, le câble à fibre optique OPGW, le câble à fibre optique intérieur à tampon étroit, etc.
Caractéristiques du produit
Le pic d'eau zéro, la fibre de mode unique déplacée sans dispersion dépasse les paramètres spécifiés dansLa recommandation G.652 de l'UIT-T D et la norme IEC60973-2-50 B1.3Des normes.
Elle investit dans la technologie VAD qui permet de stabiliser le profil d'indice de réfraction des fibres mono-mode, d'obtenir une taille géométrique précise et des pertes extrêmement faibles.
La fibre mono-mode a complètement éliminé l'absorption d'eau autour de 1383 nm, fournissant des longueurs d'onde de transmission étendues de 1260 nm à 1625 nm;ses performances optiques supérieures répondent aux exigences des hautes vitessesDWDM et CWDMLa fibre est compatible avec les appareils existants à 1310 nm. Sa taille géométrique précise assure une faible perte et un épaississement de haute résistance.Son PMD contribue beaucoup à la transmission à haut débit de données à longue et moyenne distance..
Détails techniques
| Propriétés mécaniques |
Conditions d'utilisation |
Unité |
Valeur |
| Épreuves de tension |
|
% |
≥ 1.02 |
|
N |
≥ 91 |
|
Le GPA |
≥ 0704 |
| Force de décapage du revêtement |
Valeur maximale
Valeur moyenne typique |
N |
1.3-8.9 |
| N |
1.9 |
| Résistance à la traction |
Probabilité de Weibull 50%
La probabilité de Weibull est de 15% |
MPa |
≥ 4000 |
| MPa |
≥ 3050 |
| Paramètre de fatigue dynamique (Nd) |
|
|
≥ 20 |
| Perte de macrobend |
Conditions d'utilisation |
Unité |
Valeur |
| 1 cercle Φ32 mm |
1310 nm |
dB |
≥ 005 |
| 100 cercles Φ60 mm |
1550 nm, 1625 nm |
dB |
≥ 005 |
| Longueur de la fibre par bobine |
|
En kilomètres |
2.1 à 61 |
| Propriétés optiques |
Conditions d'utilisation |
Unité |
Valeur |
| Attenuation |
1310 nm |
dB/km |
≤ 035 |
| 1550 nm |
dB/km |
≤ 021 |
| 1625 nm |
dB/km |
≤ 024 |
| 1383 nm |
dB/km |
≤ 032 |
| Variation de l'atténuation relative de la longueur d'onde |
1285 à 1330 nm |
dB/km |
≤ 004 |
| 1525 à 1575 nm |
dB/km |
≤ 003 |
| 1480 à 1580 nm |
dB/km |
≤ 004 |
| Dispersion dans la plage des longueurs d'onde |
1288-1339 nm |
PS/nm/km |
≥ 3.5, ≤ 3.5 |
| 1271-1360 nm |
PS/nm/km |
≥ 53, ≤ 5.3 |
| 1480 à 1580 nm |
PS/nm/km |
≤ 20 |
| 1550 nm |
PS/nm/km |
≤ 18 ans |
| 1625 nm |
PS/Nm |
≤ 22 |
| Longueur d'onde de dispersion nulle |
|
Nm |
1300 à 1322 |
| Pente de dispersion nulle |
|
PS/nm/km |
≤ 0091 |
| Valeur typique de la pente de dispersion nulle |
|
PS/nm/km |
0.086 |
| Dispersion en mode de polarisation (PMD) |
Conditions d'utilisation |
Unité |
Valeur |
| Faible résistance à l'usure |
|
PS/√km |
0.2 |
| Valeur de liaison PMD (M = 20, Q = 0,01%) |
|
PS/√km |
0.1 |
| Valeur typique |
|
PS/√km |
0.04 |
| Longueur d'onde de coupe λ |
|
Nm |
≤ 1260 |
| Longueur d'onde de coupure λc |
|
Nm |
1150 à 1330 |
| Diamètre de champ de mode (MFD) |
1310 nm |
μm |
9.2 ± 0.4 |
| 1550 nm |
μm |
100,4 ± 0.5 |
| Indice de réfraction efficace |
1310 nm |
|
1.4672 |
| 1550 nm |
|
1.4683 |
| Discontinuité d'atténuation |
1310 nm |
dB |
≤ 003 |
| 1550 nm |
dB |
≤ 003 |
| Attenuation Différence bidirectionnelle |
1310 nm |
dB/km |
≤ 005 |
| 1550 nm |
dB |
≤ 005 |
| Attenuation Inhomogénéité |
1310 nm |
dB |
≤ 005 |
| 1550 nm |
dB |
≤ 005 |
| Valeur moyenne de la perte d'épissure |
1310 nm/1550 nm |
dB |
≤ 005 |
| Max. Valeur de la perte d'épissure |
1310 nm/1550 nm |
dB |
≤ 01 |
| Propriétés géométriques |
Conditions d'utilisation |
Unité |
Valeur |
| Diamètre du revêtement |
|
μm |
125 ± 1 |
| Non-circulaire du revêtement |
|
Pourcentage |
≤ 10 |
| Déviation de la concentration du noyau/du revêtement |
|
μm |
≤ 06 |
| Diamètre du revêtement |
|
μm |
245 ± 5 |
| Déviation de la concentration du revêtement/du revêtement |
|
μm |
≤ 12 ans |
| Couche non circulaire |
|
Pourcentage |
≤ 3.0 |
| Le degré de distorsion |
|
- Je vous en prie |
≥ 4 |
| Propriétés de l'environnement |
Conditions d'utilisation |
Unité |
Valeur |
|
Atténuation supplémentaire
du cycle de température
|
-60°C à +85°C |
dB/km |
≤ 003 |
|
Atténuation supplémentaire
de vieillissement par chaleur et humidité
|
85°C, RH85%, 30 jours |
dB/km |
≤ 003 |
|
Atténuation supplémentaire
du vieillissement par immersion
|
23°C, 30 jours |
dB/km |
≤ 003 |
|
Atténuation supplémentaire
de vieillissement thermique à sec
|
85°C, 30 jours |
dB/km |
≤ 003 |
