Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Numéro de modèle: G.657A2 unimodal
Conditions de paiement et d'expédition
Mini, rayon de flexion: |
7,5 millimètres |
Longueur d'onde: |
1260 nm à 1625 nm |
Faible résistance à l'usure: |
0.2 PS/√km |
Longueur d'onde zéro de dispersion: |
1300 à 1322 nm |
Diamètre du revêtement: |
125 ± 0,7 μm |
Diamètre de revêtement: |
245 ± 5 μm |
Non-circularité de revêtement: |
≤ 3,0 % |
Le degré de distorsion: |
≥ 4 m |
Mini, rayon de flexion: |
7,5 millimètres |
Longueur d'onde: |
1260 nm à 1625 nm |
Faible résistance à l'usure: |
0.2 PS/√km |
Longueur d'onde zéro de dispersion: |
1300 à 1322 nm |
Diamètre du revêtement: |
125 ± 0,7 μm |
Diamètre de revêtement: |
245 ± 5 μm |
Non-circularité de revêtement: |
≤ 3,0 % |
Le degré de distorsion: |
≥ 4 m |
Application du produit

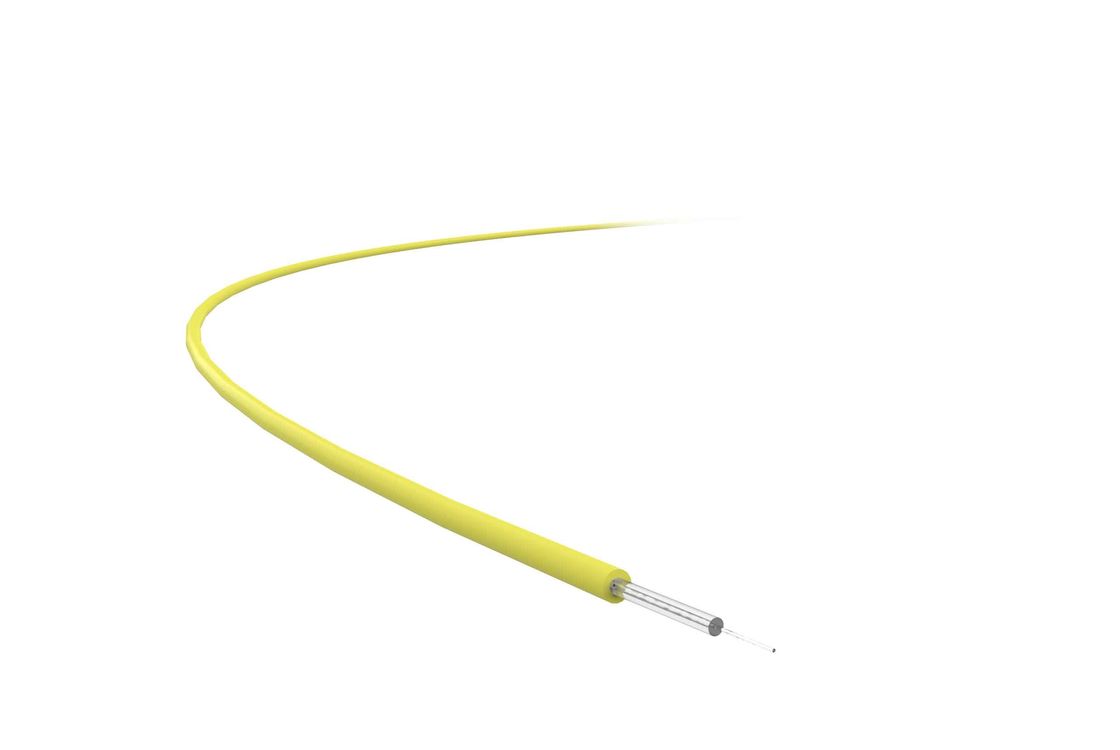

La fibre à mode unique insensible à la flexion pour les réseaux d'accès possède toutes les caractéristiques de la fibre décalée non dispersée et bénéficie d'une performance de flexion encore plus excellente à1260 nm à 1625 nmlongueur d'onde de transmission.
Dans les conditions où une courbure à longue longueur d'onde est requise, son rayon de courbure estréduit à 7,5 mm,alors que son supplémentl'atténuation à une longueur d'onde de 1625 nm est de 0,8 dBLa fibre s'applique à différentes structures de câbles à fibre optique, en particulier au câble tamponné étroit et au câble à chute, idéal pour la fibre à domicile (FTTH) et la fibre au bâtiment (FTTB).
Caractéristiques du produit
La fibre mono-mode insensible à la flexion pour les réseaux d'accès dépasse les paramètres spécifiés dans la recommandation G de l'UIT-T.652- Je vous en prie.657.A2 et les normes IEC60973-2-50 B1.3/B6.
Elle investit dans la technologie VAD, qui permet de stabiliser le profil d'indice de réfraction des fibres mono-mode, de préciser les dimensions géométriques et d'obtenir des performances de pliage extrêmement bonnes.absorption de l'eau éliminée autour de 1383 nm, fournissant des longueurs d'onde de transmission étendues1260 nm à 1625 nm; ses performances de flexion supérieures peuvent répondre aux exigences particulières du rayon de flexion; il est compatible avec les fibres existantes sous G.652.D normes; sa taille géométrique précise assure une faible perte et un épaississement de haute résistance; de plus, son PMD contribue beaucoup à la transmission à haut débit de données sur de longues et moyennes distances.
Détails techniques
| Propriétés mécaniques | Conditions d'utilisation | Unité | Valeur |
| Épreuves de tension | % | ≥ 1.02 | |
| N | ≥ 91 | ||
| Le GPA | ≥ 0704 | ||
| Force de décapage du revêtement | Valeur maximale Valeur moyenne typique |
N N |
1.3-8.9 |
| 1.9 | |||
| Résistance à la traction | Probabilité de Weibull 50% La probabilité de Weibull est de 15% |
MPa MPa |
≥ 4000 |
| ≥ 3050 | |||
| Paramètre de fatigue dynamique (Nd) | ≥ 20 |
| Perte de macrobend | Conditions d'utilisation | Unité | Valeur |
| 10 Cercles Φ30 mm | 1550 nm | dB | ≥ 03 |
| 10 Cercles Φ30 mm | 1625 nm | dB | ≥ 01 |
| 10 Cercles Φ20 mm | 1550 nm | dB | ≥ 01 |
| 10 Cercles Φ20 mm | 1625 nm | dB | ≥ 02 |
| 10 cercles Φ15 mm | 1550Nm | dB | ≥ 04 |
| 10 cercles Φ15 mm | 1625Nm | dB | ≥ 08 |
| Propriétés optiques | Conditions d'utilisation | Unité | Valeur |
| Attenuation | 1310 nm | dB/km | ≤ 036 |
| 1550 nm | dB/km | ≤ 022 | |
| 1383 nm | dB/km | ≤ 035 | |
| 1310 à 1625 nm | dB/km | ≤ 036 | |
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1322 | |
| Pente de dispersion nulle | PS/nm/km | ≤ 0091 | |
| Valeur typique de la pente de dispersion nulle | PS/nm/km | 0.086 |
| Dispersion en mode de polarisation (PMD) | Conditions d'utilisation | Unité | Valeur |
| Faible résistance à l'usure | PS/√km | 0.2 | |
| La valeur du lien PMD (M = 20, Q = 0,01%) | PS/√km | 0.1 | |
| Valeur typique | PS/√km | 0.04 | |
| Longueur d'onde de coupe λ | Nm | ≤ 1260 | |
| Longueur d'onde de coupure λc | Nm | 1150 à 1330 | |
| Diamètre de champ de mode (MFD) | 1310 nm | μm | 80,7 ± 0.4 |
| 1550 nm | μm | 90,8 ± 0.5 | |
| Indice de réfraction efficace | 1310 nm | 1.4672 | |
| 1550 nm | 1.4683 | ||
| Discontinuité d'atténuation | 1310 nm | dB | ≤ 003 |
| 1550 nm | dB | ≤ 003 |
| Propriétés géométriques | Conditions d'utilisation | Unité | Valeur |
| Diamètre du revêtement | μm | 125 ± 0.7 | |
| Non-circulaire du revêtement | Pourcentage | ≤ 08 | |
| Déviation de la concentration du noyau/du revêtement | μm | ≤ 05 | |
| Diamètre du revêtement | μm | 245 ± 5 | |
| Déviation de la concentration du revêtement/du revêtement | μm | ≤ 12 ans | |
| Couche non circulaire | Pourcentage | ≤ 3.0 | |
| Le degré de distorsion | - Je vous en prie | ≥ 4 |
| Propriétés de l'environnement | Conditions d'utilisation | Unité | Valeur |
| Attenuation supplémentaire du cycle de température | -60°C à +85°C | dB/km | ≤ 005 |
| Atténuation supplémentaire du vieillissement par chaleur et humidité | 85°C, RH85%, 30 jours | dB/km | ≤ 005 |
| Atténuation supplémentaire du vieillissement par immersion | 23°C, 30 jours | dB/km | ≤ 005 |
| Atténuation supplémentaire du vieillissement par chaleur sèche | 85°C, 30 jours | dB/km | ≤ 005 |
