Détails de produit
Lieu d'origine: Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: U/FTP-11-6-4P-V3
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Taper: |
Cat 6 U/FTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Isolation: |
PEHD |
Fil de drainage: |
Oui |
Cordon de déchirure: |
Oui |
Résistance aux flammes en PVC: |
GB/T 18380.12 (CEI 60332-1-2) |
Classement au feu CM/CMR: |
UL 1581/ UL 1666 |
Taper: |
Cat 6 U/FTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Isolation: |
PEHD |
Fil de drainage: |
Oui |
Cordon de déchirure: |
Oui |
Résistance aux flammes en PVC: |
GB/T 18380.12 (CEI 60332-1-2) |
Classement au feu CM/CMR: |
UL 1581/ UL 1666 |
Câble Cat 6, câble réseau Cat 6, câble Ethernet Cat 6, câble FTP Cat 6

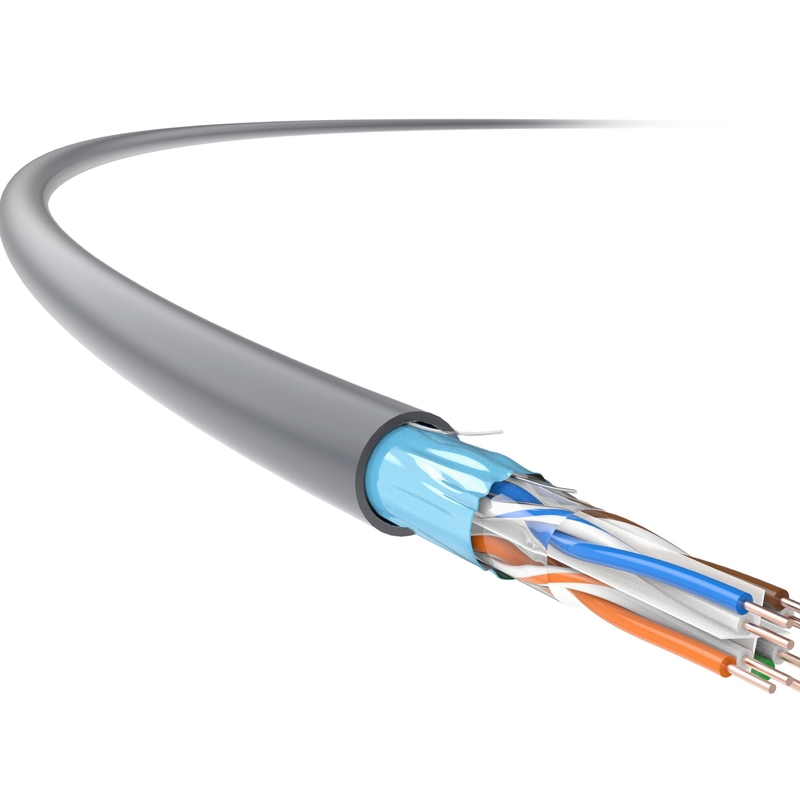

La série U/FTP-11 de TC, système de câblage intérieur blindé Cat 6, afréquence de test jusqu'à 350MHZ, plus élevé que les autres câbles Cat 6 avec la norme industrielle de 250 MHz.
En attendant, il soutientApplications 5G Base-T et Power Over Ethernet (POE/POE+).
caractéristiques du produit
La structure blindée est conçue pour les meilleures performances ANEXT et les applications 5G Base-T, particulièrement utiles dans certainsenvironnements électromagnétiques difficilesoù une transmission par câble à grande vitesse et stable est requise.
En même temps, il agit sur les exigences de câblage structuré dans les nouveaux bâtiments.
Normes d'application
TIA/EIA568-C.2
Détails techniques
| Performances de transmission | Cat.6 | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atténuation IL (dB/100M) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30,8 |
| Atténuation de diaphonie proche (NEXT, dB) | 94.1 | 76.1 | 78,7 | 77,4 | 70.2 | 68 | 68.3 |
| Puissance NEXT et PS NEXT (dB) | 86,4 | 70,5 | 69,5 | 58 | 49,7 | 52,8 | 46,8 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 99,4 | 94,5 | 75,7 | 66,4 | 52,7 | 51,6 | 45.2 |
| ACR-F Puissance et PS ACR-F (dB) | 84,6 | 73,8 | 58.2 | 58,9 | 44 | 44 | 40 |
| Perte de retour (RL, dB) | 40,8 | 43.4 | 33,9 | 42,6 | 30 | 21.8 | 18.8 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Spécifications physiques | |
| Taille du conducteur (valeur nominale) |
4 × 2 × 0,57 (AWG23)
|
| Diamètre extérieur du câble (nominal évaluer) |
8.0mm
|
| Poids (305m, avec emballage, valeur nominale) |
17 kg
|
| Propriétés électriques | |
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Delay Skew | 25ns/100m |
| VPN |
69%
|
| Alimentation par Ethernet (POE) | Alimentation améliorée par Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Capacité anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Plage de température d'installation | -0℃ ~+40℃ |
| Plage de température de travail | -20℃ ~+75℃ |
| Inflammabilité (LSZH) | |
| Résistance à la flamme (d'un seul fil) | GB/T 18380.12 (CEI 60332-1-2) |
|
Résistance à la flamme (des fils groupés)
|
GB/T 18380.35 (CEI 60332-3-24)
|
| Densité de fumée | GB/T 17651 (CEI 61034-1/-2) |
| Gaz halogène dangereux | GB/T 17650.1/.2 (CEI 60754-1/-2) |
