Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: SFTP-24-6-4P-L3
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram

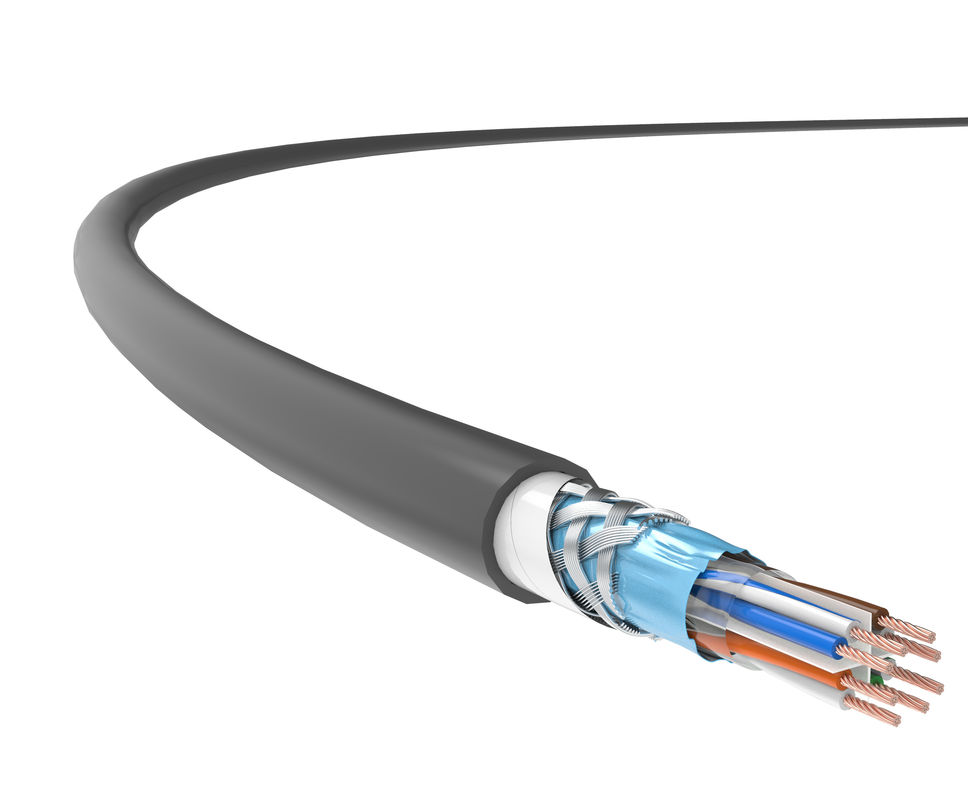

Taper: |
Cat 6 SF/UTP |
Veste externe: |
réticulé, zéro halogène, noir |
Spline croisée: |
PE |
Isolation: |
PEHD |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
24 A.W.G. |
Bouclier de tresse de maille de cuivre: |
Cuivre étamé |
Fil de drain: |
Non |
Taper: |
Cat 6 SF/UTP |
Veste externe: |
réticulé, zéro halogène, noir |
Spline croisée: |
PE |
Isolation: |
PEHD |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
24 A.W.G. |
Bouclier de tresse de maille de cuivre: |
Cuivre étamé |
Fil de drain: |
Non |
Câble Cat 6, Câble réseau Cat 6, Câble Ethernet Cat 6, Application de câble SFTP Cat 6
Le câble zéro halogène réticulé à faible dégagement de fumée bénéficie d'une excellenterésistance à la flamme, ainsi que les avantages decapacité de surcharge élevée, grand ampérage et résistance d'isolation, conçu pour être utilisé dans les immeubles de grande hauteur, les hôtels, les centres commerciaux, les stades sportifs, les centres de transport, les lieux de divertissement et autres lieux bondés dans lesquels l'exposition au feu ne peut que produireignifuge élevé, faible dégagement de fumée, zéro halogène, gaz non toxiques et non corrosifs.
caractéristiques du produit
La gaine spéciale réticulée, LSZH, ignifuge présente les avantages decapacité de surcharge élevée, grande capacité et résistance d'isolation, longue durée de vie, protection de l'environnement et sécurité, qui garantit que lorsqu'il est exposé au feu, il ne peut produire que des gaz LSZH, non toxiques et non corrosifs.
Normes d'application
GB/T 18233 (ISO/CEI 11801) ;GB 50311 ;TIA/EIA568-C.2
Détails techniques
| Performances de transmission | Cat.6 | CT | |||||
| Fréquence (MHz) | 4 | 20 | 62,5 | 100 | 200 | 250 | 350 |
| Atténuation IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24,8 | 28 | 31 |
| Atténuation de diaphonie proche (NEXT, dB) | 94 | 92,4 | 90,5 | 87,9 | 78,8 | 74,9 | 62.4 |
| Puissance NEXT et PS NEXT (dB) | 73,9 | 69,9 | 61,7 | 64.3 | 59,6 | 61 | 58,6 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 108,9 | 99,2 | 90,7 | 107.2 | 82,8 | 77.2 | 74,6 |
| ACR-F Puissance et PS ACR-F (dB) | 94,4 | 91.2 | 87,9 | 90,5 | 77 | 73,8 | 70,5 |
| Perte de retour (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Spécifications physiques | |
| Taille du conducteur (valeur nominale) |
4×2× (7*0.2mm) (AWG24)
|
| Diamètre extérieur du câble (nominal évaluer) |
9.0mm
|
| Poids (305m, avec emballage, valeur nominale) |
22 kg
|
| Propriétés électriques | |
| Résistance CC (20℃ ) |
93.8Ω/km
|
| Capacité terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±30Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Propriétés mécaniques | |
| Capacité anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Plage de température d'installation | -0℃ ~+40℃ |
| Plage de température de travail | -20℃ ~+75℃ |
| Inflammabilité (LSZH) | |
| Résistance à la flamme (d'un seul fil) | GB/T 18380.12 (CEI 60332-1-2) |
|
Résistance à la flamme (des fils groupés)
|
GB/T 18380.35 (CEI 60332-3-24)
|
| Densité de fumée | GB/T 17651 (CEI 61034-1/-2) |
| Gaz halogène dangereux | GB/T 17650.1/.2 (CEI 60754-1/-2) |
