Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: SFTP-24-5E-4P
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Type: |
Chat 5e SF/UTP |
Veste: |
LSZH lié croisé |
Ceinture de polyester: |
ANIMAL FAMILIER |
Isolation: |
HDPE |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
A.W.G. 22 |
Vidangez le fil: |
Non |
Corde de déchirure: |
Non |
Type: |
Chat 5e SF/UTP |
Veste: |
LSZH lié croisé |
Ceinture de polyester: |
ANIMAL FAMILIER |
Isolation: |
HDPE |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
A.W.G. 22 |
Vidangez le fil: |
Non |
Corde de déchirure: |
Non |

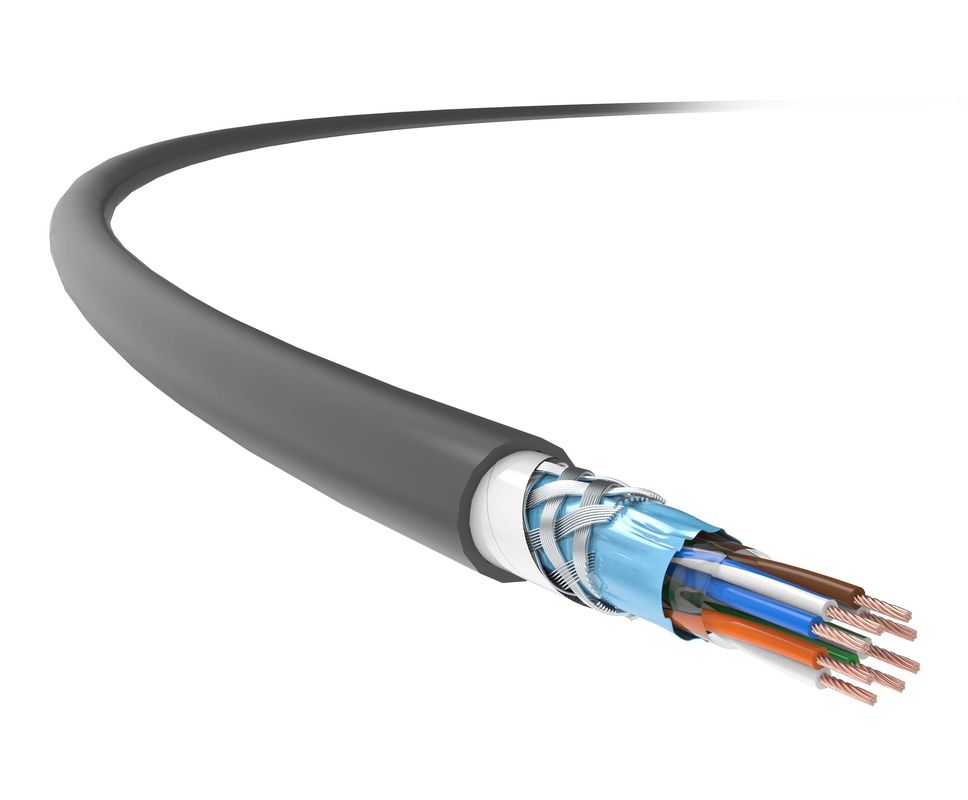

Câble mou du chat 5E, câble du chat 5E de SFTP, câble de réseau du chat 5E, application de 22 A.W.G.
Réticulé, le câble nul d'halogène de bas-fumée apprécie l'excellente résistance de flamme, avec les avantages de la capacité de surcharge élevée, la grande résistance d'ampacity et d'isolation, conçue pour être employé dans des édifices hauts, les hôtels, les centres commerciaux, les stades de sports, les hub de transport, les lieu de rendez-vous de divertissement et d'autres endroits serrés dans quelle exposition au feu pourrait seulement produire le haut halogène nul de fumée ignifuge et basse, les gaz non-toxiques et non-corrosifs.
C'est particulièrement approprié au système intégré du transit PIS de rail qui devrait être accordé la première priorité quand il s'agit d'utilisation des câbles liés croisés selon des normes relatives nationales.
Les comités techniques ont réticulé, l'halogène nul de basse fumée, câble échoué et protégé ignifuge est en pleine conformité avec les normes nationales appropriées.
Caractéristiques du produit
Le chat 5e, 22 A.W.G., double protégée, réticulé, LSZH de comités techniques, ignifuge, d'intérieur, 4 paires de câble investit dans les paires et la technologie groupe-tordue, adopte la cannelure croisée, la tresse de cuivre de maille de plus de la densité de 80%, aussi bien que le bouclier global de papier d'aluminium ; tandis que 2 paires de câble investissent dans la technologie d'étoile-quadruple, avec la tresse de cuivre de maille de plus de la densité de 85%.
Réticulée spéciale, LSZH, veste ignifuge a les avantages de la capacité de surcharge élevée, grand ampacity et résistance d'isolation, longue durée, protection de l'environnement et sécurité, qui s'assure qu'une fois exposée pour mettre le feu, elle pourrait seulement produire les gaz de LSZH, non-toxiques et non-corrosifs.
En attendant, le câble soutient la puissance au-dessus de l'Ethernet (POE/POE+).
Normes d'application
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2
Détails techniques
| Représentation de transmission | Cat.5E | Comité technique | |||||
| Fréquence (mégahertz) | 4 | 10 | 20 | 31,25 | 62,5 | 100 | 150 |
| Atténuation de l'IL (dB/100M) | 3,9 | 5,8 | 8,1 | 10,1 | 15,4 | 20 | 21,5 |
| Près de l'atténuation d'interférence de fin (APRÈS, DB) | 82,1 | 85 | 65 | 60 | 60 | 50 | 48 |
| Puissance et la picoseconde PROCHAINES APRÈS (DB) | 80,3 | 82,4 | 62,9 | 58,3 | 57,9 | 49,3 | 46 |
| Atténuation de niveau égale d'interférence d'extrémité (ACR-F, DB) | 81,6 | 80,9 | 75,6 | 65,6 | 63,7 | 59 | 55,8 |
| Puissance et picoseconde ACR-F (DB) d'ACR-F | 79,8 | 78,1 | 72,6 | 66,7 | 58 | 53,6 | 50,9 |
| Perte de retour (RL, DB) | 31,2 | 32,9 | 38,8 | 33,7 | 23,8 | 26,2 | 24,9 |
Notes : Les valeurs se sont reflétées dans la table ci-dessus sont typiquement mesurées, selon le CEI 61156-9.
| Caractéristiques physiques | |
| Conducteur Size (valeur nominale) |
4×2× (19*0.16mm) (AWG22)
|
| Diamètre extérieur de câble (nominal valeur) |
7.0mm
|
| Poids (305m, avec le paquet, valeur nominale) |
22kg
|
| Propriétés électriques | |
| Résistance de C.C (20℃) |
145Ω/km
|
| Capacité de la terre | ≦ 5,6 nF/100m (@1kHz) |
| impédance 100MHz caractéristique |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB (30-100MHz
|
| Biais de retard | 45ns/100m |
| NVP |
65%
|
| Puissance au-dessus de l'Ethernet (POE) | Puissance augmentée au-dessus d'Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Rayon de cintrage minimum (dynamique) |
28mm
|
| Rayon de cintrage minimum (statique) |
56mm
|
| Tension maximum d'installation |
100N
|
| Capacité d'Anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Température ambiante d'installation | -0℃ ~+40℃ |
| Température ambiante fonctionnante | -40℃ ~+80℃ |
| Inflammabilité (LSZH) | |
| Résistance de flamme (de fil simple) | GB/T 18380,12 (LE CEI 60332-1-2) |
|
Résistance de flamme (des fils liés)
|
GB/T 18380,35 (LE CEI 60332-3-24)
|
| Densité de fumée | GB/T 17651 (LE CEI 61034-1/-2) |
| Gaz halogène dangereux | GB/T 17650.1/.2 (LE CEI 60754-1/-2) |
