Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: FTP-51-6A-4P-T1
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Type: |
Chat 6A U/FTP |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
A.W.G. 23 |
Vidangez le fil: |
OUI |
Cannelure croisée: |
PE |
Isolation: |
HDPE |
veste externe: |
TPU, noir |
Longueur: |
305 m/box |
Type: |
Chat 6A U/FTP |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
A.W.G. 23 |
Vidangez le fil: |
OUI |
Cannelure croisée: |
PE |
Isolation: |
HDPE |
veste externe: |
TPU, noir |
Longueur: |
305 m/box |

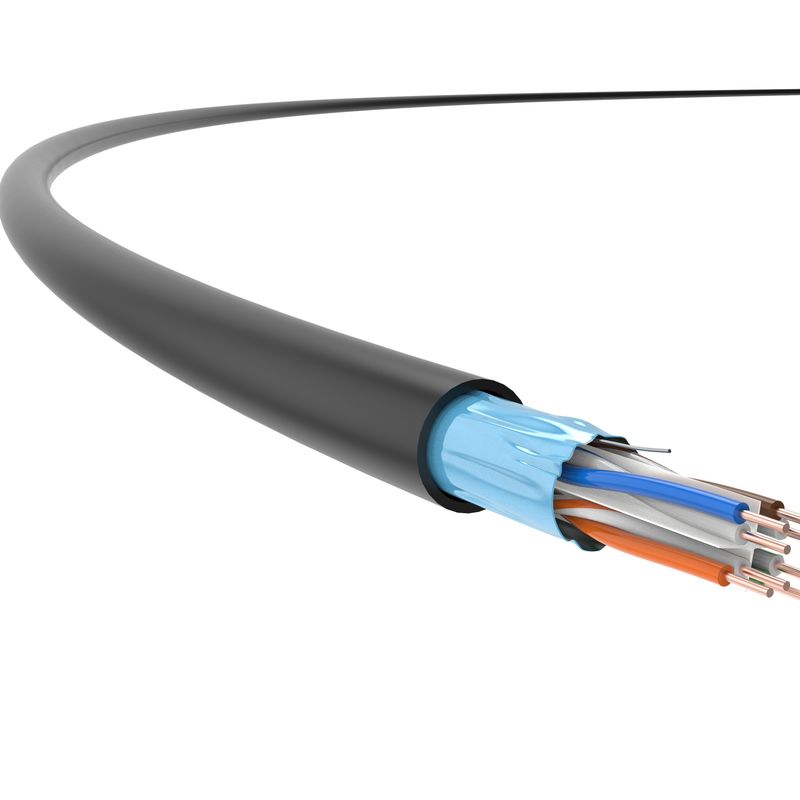

Câble du chat 6A, câble de réseau de CAT 6A, câble Ethernet de CAT6A, application tactique de câble de CAT6A
Il peut être appliqué dans les environnements durs de champ ou les milieux industriels d'intérieur où la représentation de câble, telle que l'abrasion, corrosion, pétrole/temps/résistance d'ozone, tirant la force, la température de ciel et terre, doit être bonne.
Chat d'intérieur/extérieur de série des comités techniques FTP-51, que 6A a protégé le câble tactique a la fréquence d'essai jusqu'à 600MHZ, plus haut que d'autres câbles du chat 6A avec le standard de l'industrie de 500MHz.
Dans le même temps, il soutient des applications et la puissance de la base-T 10G au-dessus de l'Ethernet (POE/POE+).
Caractéristiques du produit
Le chat 6A, 23 A.W.G. de comités techniques, 4 paires de câble tactique protégé adopte la cannelure de type croix et le bouclier global de papier d'aluminium, optimisés pour augmenter considérablement les indicateurs techniques, y compris l'atténuation, PROCHAIN, et l'ANEXT.
Sa veste unique de TPU assure la transmission de données très efficace même exposée au champ, au milieu industriel et à d'autres environnements durs.
Sa représentation dépasse tous les paramètres spécifiques dans des normes de GB/T 18015,5 (le CEI 61156-5). Et le câble est particulièrement utile dans quelques environnements électromagnétiques durs où la transmission par câble ultra-rapide et stable est exigée.
En même temps, il agit sur les conditions pour le câblage structuré structuré dans de nouveaux bâtiments.
Normes d'application
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2
Détails techniques
| Représentation de transmission | Cat.6A | Comité technique | |||||
| Fréquence (mégahertz) | 4 | 31,25 | 62,5 | 100 | 300 | 500 | 600 |
| Atténuation de l'IL (dB/100M) | 3,5 | 10,1 | 14,4 | 18,2 | 28 | 35,4 | 41,4 |
| Près de l'atténuation d'interférence de fin (APRÈS, DB) | 100,1 | 88,7 | 83 | 80,1 | 70,4 | 59,6 | 58,6 |
| Puissance et la picoseconde PROCHAINES APRÈS (DB) | 90,4 | 87,1 | 80,4 | 78,6 | 68,9 | 57,8 | 56,2 |
| Atténuation de niveau égale d'interférence d'extrémité (ACR-F, DB) | 95,8 | 91,5 | 87 | 84,1 | 76,4 | 71,6 | 72,6 |
| Puissance et picoseconde ACR-F (DB) d'ACR-F | 91,4 | 88,1 | 85,4 | 86,3 | 76,9 | 69,1 | 67,9 |
| Perte de retour (RL, DB) | 40,9 | 41,3 | 37,9 | 35 | 30,7 | 22,7 | 19,7 |
Notes : Les valeurs se sont reflétées dans la table ci-dessus sont typiquement mesurées, selon le CEI 61156-9.
| Caractéristiques physiques | |
| Conducteur Size (valeur nominale) |
4×2×0.57 (AWG23)
|
| Diamètre extérieur de câble (nominal valeur) |
8.0mm
|
| Poids (305m, avec le paquet, valeur nominale) |
21kg
|
| Propriétés électriques | |
| Résistance de C.C (20℃) |
93.8Ω/km
|
| Capacité de la terre | ≦ 5,6 nF/100m (@1kHz) |
| impédance 100MHz caractéristique |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Biais de retard | 25ns/100m |
| NVP |
69%
|
| Puissance au-dessus de l'Ethernet (POE) | Puissance augmentée au-dessus d'Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Rayon de cintrage minimum (dynamique) |
32mm
|
| Rayon de cintrage minimum (statique) |
64mm
|
| Tension maximum d'installation |
150N
|
| Capacité d'Anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Température ambiante d'installation | -0℃ ~+40℃ |
| Température ambiante fonctionnante | -20℃ ~+75℃ |
| Inflammabilité (TPU) | |
| Résistance de flamme de TPU |
GB/T 18380,12 (LE CEI 60332-1-2)
|
