Détails de produit
Lieu d'origine: Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: FTP-11-6A-4P-V1
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Type: |
Cat 6A F/UTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Matériel de veste: |
PVC |
Fil de drainage: |
Oui |
Spline croisée: |
PE |
Isolation: |
HDPE |
Cordon de déchirure: |
Oui |
Type: |
Cat 6A F/UTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Matériel de veste: |
PVC |
Fil de drainage: |
Oui |
Spline croisée: |
PE |
Isolation: |
HDPE |
Cordon de déchirure: |
Oui |

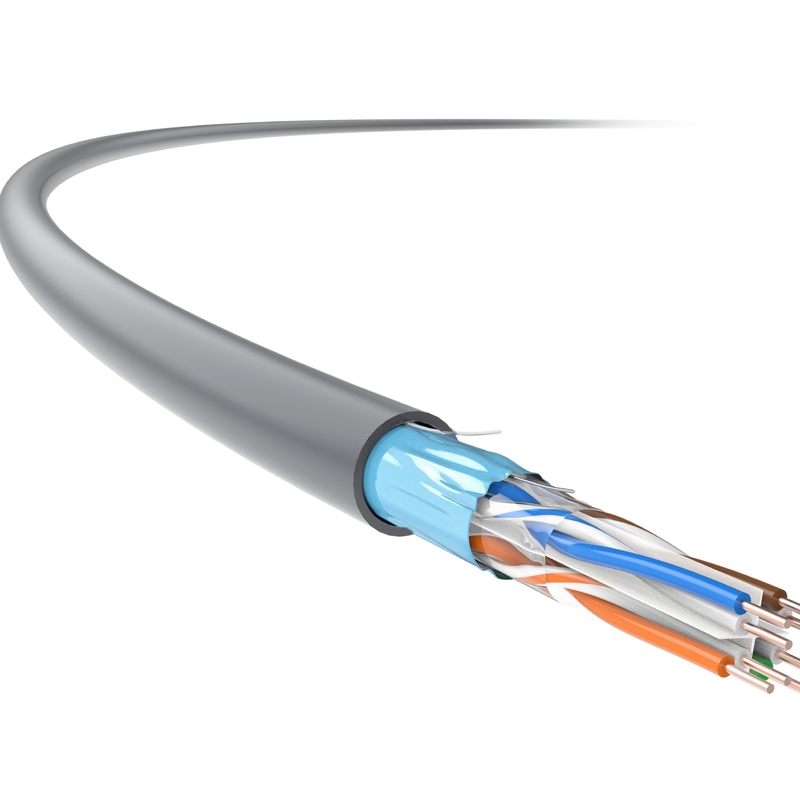

Câble Cat 6A, câble réseau CAT6A, câble FTP CAT6A, câble Ethernet CAT 6A
Il peut être appliqué dans le câblage horizontal, en tant que partie d'un système de câblage de télécommunications qui s'étend de la prise de télécommunications de la zone de travail aux panneaux de brassage dans la salle de distribution, et dans le câblage résidentiel qui s'étend de la prise de télécommunications de l'utilisateur aux panneaux de brassage.
caractéristiques du produit
Le câble intérieur blindé U/FTP Cat 6A, 23 AWG, 4 paires de TC adoptecannelure de type croisé et blindage global en feuille d'aluminium, optimisé pour améliorer considérablement les indicateurs techniques, y compris l'atténuation, NEXT et ANEXT, qui dépassent les paramètres spécifiés dans les normes GB/T 18015.5 (IEC 61156-5).
Il est particulièrement utile dans certainsenvironnements électromagnétiques difficilesoù une transmission par câble à grande vitesse et stable est requise.
En même temps, il agit sur les exigences de transmission élevée dans les centres de données et de câblage structuré structuré dans les nouveaux bâtiments.
Normes d'application
TIA/EIA568-C.2
Détails techniques
| Performances de transmission | Cat.6A | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 300 | 500 | 600 |
| Atténuation IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Atténuation de diaphonie proche (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70.4 | 59,6 | 58,6 |
| Puissance NEXT et PS NEXT (dB) | 90,4 | 87.1 | 80,4 | 78,6 | 68,9 | 57,8 | 56.2 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76,4 | 71,6 | 72,6 |
| ACR-F Puissance et PS ACR-F (dB) | 91,4 | 88.1 | 85,4 | 86,3 | 76,9 | 69.1 | 67,9 |
| Perte de retour (RL, dB) | 40,9 | 41.3 | 37,9 | 35 | 30,7 | 22,7 | 19.7 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Spécifications physiques | |
| Taille du conducteur (valeur nominale) |
4 × 2 × 0,57 (AWG23)
|
| Diamètre extérieur du câble (nominal évaluer) |
7,3 mm
|
| Poids (305m, avec emballage, valeur nominale) |
18 kg
|
| Propriétés électriques | |
| Résistance CC (20℃ ) |
93.8Ω/km
|
| Capacité terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±15Ω
|
| Propriétés mécaniques | |
| Rayon de courbure minimal (dynamique) |
29mm
|
| Rayon de courbure minimum (statique) |
58mm
|
| Tension d'installation maximale |
100N
|
| Capacité anti-extrusion | 1000N/10cm |
| Inflammabilité (LSZH) | |
| Résistance à la flamme (d'un seul fil) | GB/T 18380.12 (CEI 60332-1-2) |
| Résistance à la flamme (des fils groupés) | GB/T 18380.35 (CEI 60332-3-24) |
| Densité de fumée | GB/T 17651 (CEI 61034-1/-2) |
| Gaz halogène dangereux | GB/T 17650.1/.2 (CEI 60754-1/-2) |
