Détails de produit
Lieu d'origine: Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: FTP-51-6-4P-T1
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Taper: |
Cat 6 F/UTP |
veste extérieure: |
TPU, noir |
Isolation: |
PEHD |
Spline croisée: |
PE |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Fil de drainage: |
Oui |
Cordon de déchirure: |
non |
Taper: |
Cat 6 F/UTP |
veste extérieure: |
TPU, noir |
Isolation: |
PEHD |
Spline croisée: |
PE |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
23 AWG |
Fil de drainage: |
Oui |
Cordon de déchirure: |
non |

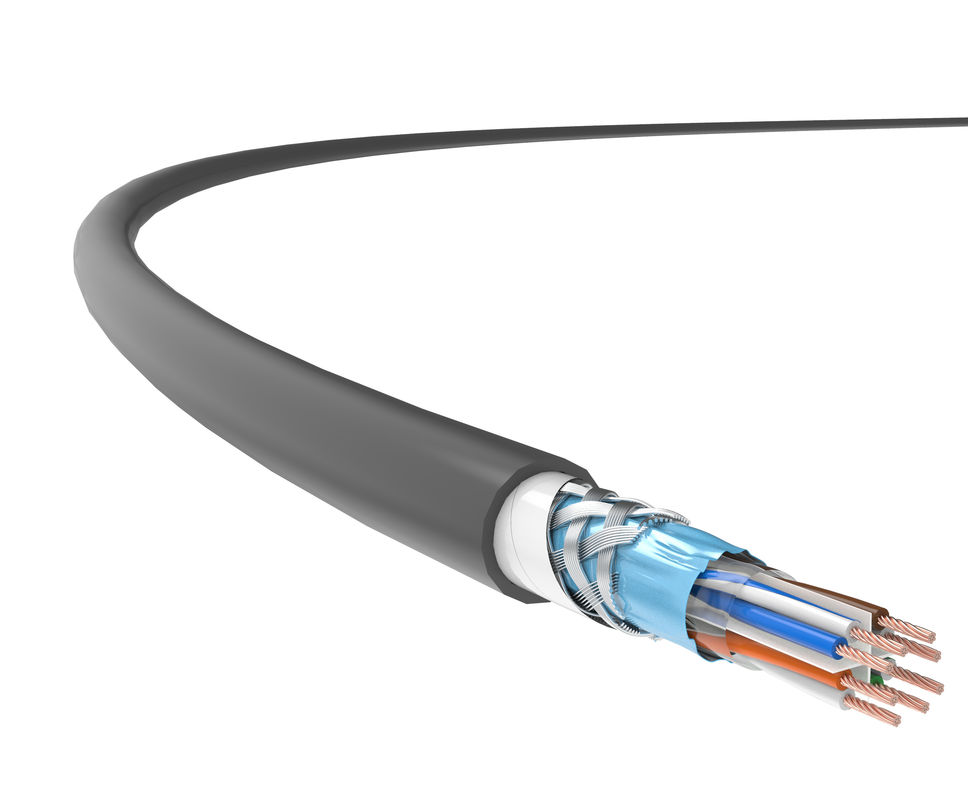

Câble Cat 6, câble réseau Cat 6, câble Ethernet Cat 6, gaine en TPU, application extérieure
Il peut être appliqué dans des environnements de terrain difficiles ou des environnements industriels intérieurs où les propriétés des câbles, telles que l'abrasion, la corrosion, la résistance à l'huile/aux intempéries/à l'ozone, la force de traction, les hautes et basses températures, doivent être bonnes.
caractéristiques du produit
Le câble tactique blindé Cat 6, 23 AWG, 4 paires de TC adoptecannelure de type croisé et blindage global en feuille d'aluminium, optimisé pour améliorer considérablement les indicateurs techniques, notamment Atténuation, NEXT et ANEXT.Sa gaine en TPU unique assure une transmission de données très efficace même exposée au terrain, à l'environnement industriel et à d'autres environnements difficiles.
Ses performances dépassent tous les paramètres spécifiés dans les normes CEI 61156-5.
Et le câble est particulièrement utile dans certains environnements électromagnétiques difficiles où une transmission par câble à grande vitesse et stable est requise.
En même temps, il agit sur les exigences de câblage structuré dans les nouveaux bâtiments.
Normes d'application
ISO/CEI 11801
Détails techniques
| Performances de transmission | Cat.6 | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atténuation IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24,8 | 28 | 31 |
| Atténuation de diaphonie proche (NEXT, dB) | 94 | 77,4 | 69,5 | 72,9 | 65,3 | 61,9 | 62.4 |
| Puissance NEXT et PS NEXT (dB) | 73,9 | 69,9 | 61,7 | 64.3 | 59,6 | 61 | 58,6 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 108,9 | 99,2 | 90,7 | 107.2 | 82,8 | 77.2 | 74,6 |
| ACR-F Puissance et PS ACR-F (dB) | 94,4 | 91.2 | 87,9 | 90,5 | 77 | 73,8 | 70,5 |
| Perte de retour (RL, dB) | 37.3 | 37,5 | 37.3 | 31.6 | 23.4 | 24.2 | 22,8 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Propriétés électriques | |
| Résistance CC (20℃ ) |
93.8Ω/km
|
| Capacité terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Delay Skew | 25ns/100m |
| Propriétés mécaniques | |
| Rayon de courbure minimal (dynamique) |
32mm
|
| Rayon de courbure minimum (statique) |
60mm
|
| Tension d'installation maximale |
150N
|
| Capacité anti-extrusion | 1000N/10cm |
| Inflammabilité (TPU) | |
| Résistance aux flammes en TPU | GB/T 18380.12 (CEI 60332-1-2) |
