Détails de produit
Lieu d'origine: Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: UTP-13-6-4P
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Type: |
Cat 6 U/UTP |
Spline croisée: |
PE |
Isolation: |
HDPE |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
24 AWG |
Fil de drainage: |
NON |
Cordon de déchirure: |
Oui |
Normes: |
GB/T 18233 (ISO/CEI 11801) ; GB 50311 ; TIA/EIA568-C.2 |
Type: |
Cat 6 U/UTP |
Spline croisée: |
PE |
Isolation: |
HDPE |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
24 AWG |
Fil de drainage: |
NON |
Cordon de déchirure: |
Oui |
Normes: |
GB/T 18233 (ISO/CEI 11801) ; GB 50311 ; TIA/EIA568-C.2 |

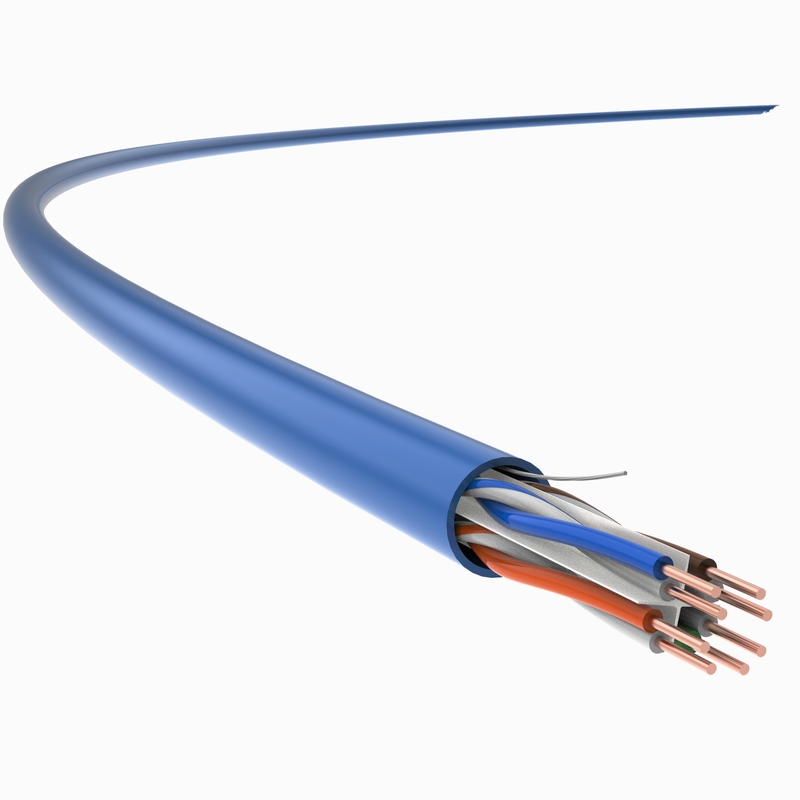

Câble Cat 6, câble réseau UTP Cat 6, cuivre nu, 24 AWG, 0,53 mm, gaine PVC, application intérieure
Il peut être appliqué dans le câblage horizontal, en tant que partie d'un système de câblage de télécommunications qui s'étend de la prise de télécommunications de la zone de travail aux panneaux de brassage dans la salle de distribution, et dans le câblage résidentiel qui s'étend de la prise de télécommunications de l'utilisateur aux panneaux de brassage.
La série UTP-13/23 de TC, le système de câblage intérieur non blindé Cat 6 investit dansnouveaux conducteurs AWG24 de plus petit diamètre.
caractéristiques du produit
Le câble intérieur non blindé Cat 6, 24 AWG, 4 paires de TC adoptel'excellente cannelure de type croisé, optimisé pour améliorer considérablement les indicateurs techniques, y compris l'atténuation et NEXT, qui dépassent les paramètres spécifiés dans les normes GB/T 18015.5 (IEC 61156-5) et garantissent une transmission par câble à haute vitesse et stable.
Sa petite taille facilite la construction sur le terrain.En même temps, il agit sur les exigences de transmission élevée dans les centres de données et de câblage structuré dans les nouveaux bâtiments.
Normes d'application
GB/T 18233 (ISO/CEI 11801) ;GB 50311 ;TIA/EIA568-C.2
Détails techniques
| Performances de transmission | Cat.6 | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atténuation IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27,9 | 31 |
| Atténuation de diaphonie proche (NEXT, dB) | 94,7 | 63.2 | 67,3 | 62,7 | 63,9 | 55,8 | 48.2 |
| Puissance NEXT et PS NEXT (dB) | 78 | 63.3 | 67,4 | 61.2 | 54.3 | 52,9 | 50,9 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 70,5 | 60,9 |
| ACR-F Puissance et PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 65,3 | 60.3 |
| Perte de retour (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Propriétés électriques | |
| Résistance CC (20℃ ) |
95Ω/km
|
| Capacité terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Delay Skew | 25ns/100m |
| VPN |
65%
|
| Alimentation par Ethernet (POE) | Alimentation améliorée par Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Rayon de courbure minimal (dynamique) |
24mm
|
| Rayon de courbure minimum (statique) |
48mm
|
| Tension d'installation maximale |
100N
|
| Capacité anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Plage de température d'installation | -0℃ ~+40℃ |
| Plage de température de travail | -20℃ ~+75℃ |
| Inflammabilité (PVC) | |
| Résistance aux flammes en PVC | GB/T 18380.12 (CEI 60332-1-2) |
| Classement au feu CM | UL 1581 |
