Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: UTP-11-6-4PA
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Taper: |
Cat 6 U/UTP |
Veste: |
PVC |
Isolation: |
PEHD |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
A.W.G. 23 |
Fil de drain: |
Non |
Corde de déchirure: |
Oui |
Normes: |
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2 |
Taper: |
Cat 6 U/UTP |
Veste: |
PVC |
Isolation: |
PEHD |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
A.W.G. 23 |
Fil de drain: |
Non |
Corde de déchirure: |
Oui |
Normes: |
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2 |
Câble Cat 6, câble intérieur Cat 6, câble réseau Cat 6, câble Ethernet Cat 6, câble UTP Cat 6
Il peut être appliqué dans le câblage horizontal, en tant que partie d'un système de câblage de télécommunications qui s'étend de la prise de télécommunications de la zone de travail aux panneaux de brassage dans la salle de distribution, et dans le câblage résidentiel qui s'étend de la prise de télécommunications de l'utilisateur aux panneaux de brassage.
caractéristiques du produit

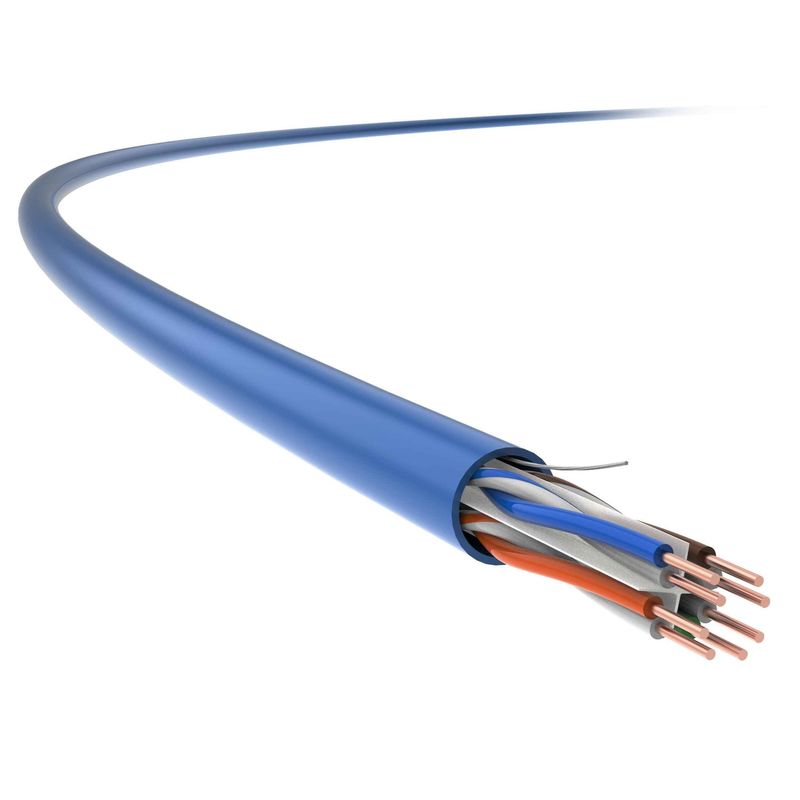

Le câble intérieur non blindé Cat 6, 23 AWG de TC adoptel'excellente cannelure de type croisé, optimisé pour améliorer considérablement les indicateurs techniques, y compris l'atténuation et NEXT, qui dépassent les paramètres spécifiés dans les normes GB/T 18015.5 (IEC 61156-5) et garantissent une transmission par câble à haute vitesse et stable.
En même temps, il agit sur les exigences de transmission élevée dans les centres de données et de câblage structuré dans les nouveaux bâtiments.
Normes d'application
TIA/EIA568-C.2
Détails techniques
| Performances de transmission | Cat.6 | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atténuation IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20,5 | 28,5 | 32,9 | 41 |
| Atténuation de diaphonie proche (NEXT, dB) | 86,7 | 70 | 67,3 | 67,7 | 55,9 | 59,8 | 55.2 |
| Puissance NEXT et PS NEXT (dB) | 78 | 63.3 | 57,4 | 61.2 | 54.3 | 51,9 | 46,9 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 62,9 | 60 |
| ACR-F Puissance et PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 62.3 | 58,9 |
| Perte de retour (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 26.3 | 22,5 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Spécifications physiques | |
| Taille du conducteur (valeur nominale) |
4 × 2 × 0,55 (AWG23)
|
| Diamètre extérieur du câble (nominal évaluer) |
6.0mm
|
| Poids (305m, avec emballage, valeur nominale) |
13 kg
|
| Propriétés électriques | |
| Résistance CC (20℃ ) |
93.8Ω/km
|
| Capacité terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Propriétés mécaniques | |
| Rayon de courbure minimal (dynamique) |
24mm
|
| Rayon de courbure minimum (statique) |
48mm
|
| Tension d'installation maximale |
100N
|
| Capacité anti-extrusion | 1000N/10cm |
| Inflammabilité (PVC) | |
| Résistance aux flammes en PVC | GB/T 18380.12 (CEI 60332-1-2) |
| Classement au feu CM | UL 1581 |
