Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: FTP-11-6A-4P-V1
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Taper: |
Cat 6A F/UTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
A.W.G. 23 |
Matériau de la veste: |
PVC |
Fil de drain: |
Oui |
Spline croisée: |
PE |
Isolation: |
PEHD |
Corde de déchirure: |
Oui |
Taper: |
Cat 6A F/UTP |
Matériau conducteur: |
99,99 % avant JC |
Conducteur OD: |
A.W.G. 23 |
Matériau de la veste: |
PVC |
Fil de drain: |
Oui |
Spline croisée: |
PE |
Isolation: |
PEHD |
Corde de déchirure: |
Oui |
Câble Cat 6A, câble réseau CAT6A, câble FTP CAT6A, câble Ethernet CAT 6A
La série FTP-11 de TC, le système de câblage blindé intérieur Cat 6A afréquence de test jusqu'à 600MHZ, plus élevé que les autres câbles Cat 6A avec la norme industrielle de 500 MHz.
En attendant, il soutientApplications 10G Base-T et Power Over Ethernet (POE/POE+).
caractéristiques du produit

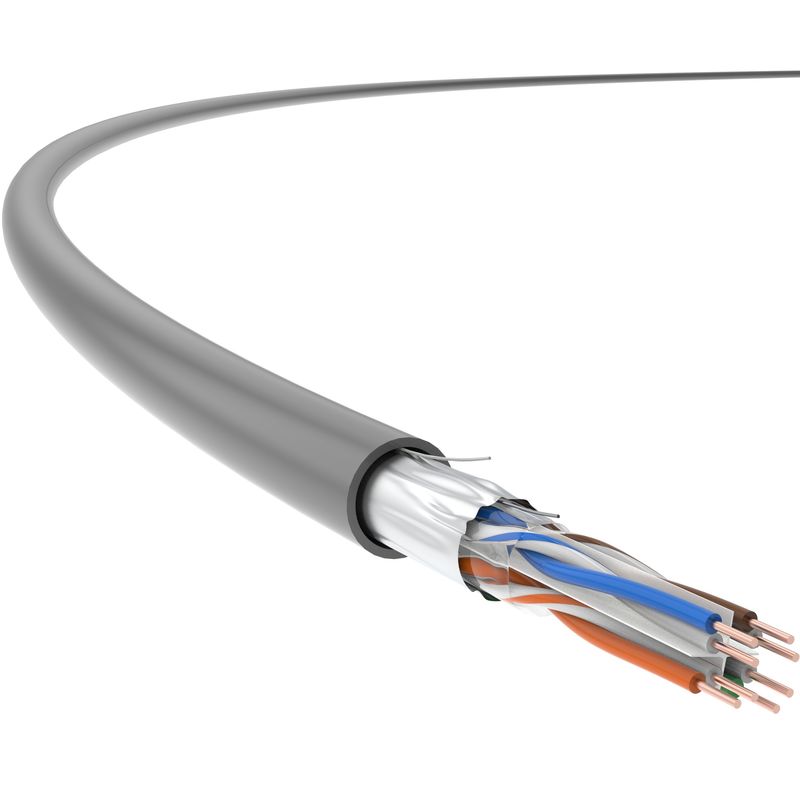

Le câble intérieur blindé U/FTP Cat 6A, 23 AWG, 4 paires de TC adoptecannelure de type croisé et blindage global en feuille d'aluminium, optimisé pour améliorer considérablement les indicateurs techniques, y compris l'atténuation, NEXT et ANEXT, qui dépassent les paramètres spécifiés dans les normes GB/T 18015.5 (IEC 61156-5).
Il est particulièrement utile dans certainsenvironnements électromagnétiques difficilesoù une transmission par câble à grande vitesse et stable est requise.
Normes d'application
GB/T 18233 (ISO/CEI 11801) ;GB 50311
Détails techniques
| Performances de transmission | Cat.6A | CT | |||||
| Fréquence (MHz) | 4 | 31.25 | 62,5 | 100 | 300 | 500 | 600 |
| Atténuation IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Atténuation de diaphonie proche (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70.4 | 59,6 | 58,6 |
| Puissance NEXT et PS NEXT (dB) | 90,4 | 87.1 | 80,4 | 78,6 | 68,9 | 57,8 | 56.2 |
| Atténuation de diaphonie distante de niveau égal (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76,4 | 71,6 | 72,6 |
| ACR-F Puissance et PS ACR-F (dB) | 91,4 | 88.1 | 85,4 | 86,3 | 76,9 | 69.1 | 67,9 |
| Perte de retour (RL, dB) | 40,9 | 41.3 | 37,9 | 35 | 30,7 | 22,7 | 19.7 |
Remarques : Les valeurs reflétées dans le tableau ci-dessus sont généralement mesurées, conformément à la norme CEI 61156-9.
| Spécifications physiques | |
| Taille du conducteur (valeur nominale) |
4 × 2 × 0,57 (AWG23)
|
| Diamètre extérieur du câble (nominal évaluer) |
7,3 mm
|
| Poids (305m, avec emballage, valeur nominale) |
18 kg
|
| Propriétés électriques | |
| Perte de conversion transversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Delay Skew | 25ns/100m |
| VPN |
69%
|
| Alimentation par Ethernet (POE) | Alimentation améliorée par Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Capacité antichoc | ≥ 10 fois |
| Plage de température d'installation | -0℃ ~+40℃ |
| Plage de température de travail | -20℃ ~+75℃ |
| Inflammabilité (PVC) | |
| Résistance aux flammes en PVC | GB/T 18380.12 (CEI 60332-1-2) |
| Classement au feu CM | UL 1581/ UL 1666 |
