23AWG câble de réseau du chat 6A
, Câble de réseau du chat 6A de HDPE de ftp
, 23AWG câble Ethernet du chat 6A

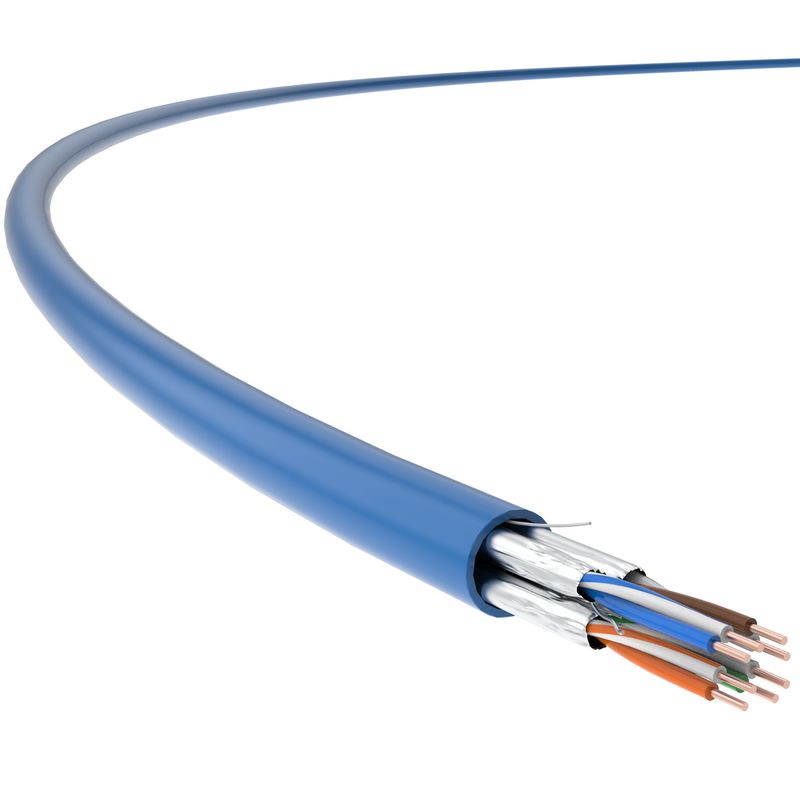

Câble du chat 6A de ftp, câble de réseau du chat 6A, 23AWG puisque, veste de PVC
Le câble de catégorie 6A, le câble de réseau de catégorie 6A, le câble Ethernet de catégorie 6A, l'application de câble FTP de catégorie 6A
Il peut être appliqué dans le câblage horizontal, en tant que partie d'un système de câblage de télécommunication qui s'étend de la prise de télécommunication de la zone de travail aux panneaux de patch dans la salle de distribution,et dans le câblage résidentiel qui s'étend de la prise de télécommunication utilisateur aux panneaux de patch.
La série U/FTP-11 de TC, système de câblage blindé Cat 6A à l'intérieur, estfréquence d'essai allant jusqu'à 600 MHz, plus élevés que les autres câbles de catégorie 6Anorme de l'industrie de 500 MHz, particulièrement utile pour la connexion de serveurs, de commutateurs, de panneaux de correction et d'autres appareils dans le centre de données, ainsi que pour un système de câblage structuré à bande passante élevée.
En attendant, il soutientLe système d'alimentation électrique sur Ethernet (POE/POE+).
Caractéristiques du produit
Le câble intérieur blindé U/FTP de TC Cat 6, 23 AWG, adopte l'excellentbouclier en feuille d'aluminium pour chaque paire, optimisé pour améliorer considérablement les indicateurs techniques, y compris l'atténuation, NEXT et ANEXT, qui dépassent les paramètres spécifiés dans les normes GB/T 18015.5 (CEI 61156-5).
Il est particulièrement utiledans certains environnements électromagnétiques difficileslorsque la transmission par câble à grande vitesse et stable est requise.
Dans le même temps, il agit sur les exigences de transmission élevée dans les centres de données et de câblage structuré structuré dans les nouveaux bâtiments.
Normes d'application
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.2
Détails techniques
| Performance de la transmission |
Catégorie 6A |
TC |
| Fréquence (MHz) |
4 |
100 |
250 |
300 |
450 |
500 |
600 |
| IL Attenuation (dB/100M) |
3.5 |
3.8 |
8.4 |
11.2 |
17.8 |
19.4 |
23.1 |
| L'atténuation du bruit de passage à proximité (NEXT, dB) |
101.1 |
104.7 |
105.3 |
103.2 |
110.4 |
95.6 |
96.6 |
| NeXT Puissance et PS NeXT (dB) |
98.2 |
99.3 |
100.3 |
99.1 |
102.8 |
93.2 |
92.6 |
| L'atténuation du bruit croisé de niveau égal (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Pour la puissance ACR-F et la puissance PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Perte de retour (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Note: Les valeurs indiquées dans le tableau ci-dessus sont généralement mesurées conformément à la CEI 61156-9.
| Spécifications physiques |
| Taille du conducteur (valeur nominale) |
Pour les véhicules à moteur électrique à combustion
|
Diamètre extérieur du câble (nominal)
valeur) |
7.5 mm
|
Poids (305m, avec emballage,
valeur nominale) |
21 kg
|
| Propriétés électriques |
| Résistance en courant continu (20°C) |
93.8Ω/km
|
| Capacité de la terre |
️ 5,6 nF/100m (@ 1kHz) |
| Impédance caractéristique de 100 MHz |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55 dB-20×lgf (100-2000 MHz)
|
| Décalage |
25 ns/100 m |
| NVP |
69%
|
| Pour les appareils électroniques électroniques |
Puissance améliorée sur Ethernet selon IEEE 802.3at |
| Propriétés mécaniques |
| Radius de courbure minimum (dynamique) |
30 mm
|
| Radius de courbure minimum (statique) |
|
| Tension maximale de l'installation |
100 N |
| Capacité anti-extrusion |
1000N/10cm |
| Capacité antichoc |
≥ 10 fois |
| Plage de température d'installation |
-0°C à +40°C |
| Plage de température de fonctionnement |
-20°C à +75°C |
| Légèreté de l'eau |
| Résistance au feu du PVC |
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
| Classification de feu CM |
Le produit doit être présenté sous forme d'un formulaire.
|
| L'indicateur de résistance à l'inflammation (LSZH) |
| Résistance à la flamme (d'un seul fil) |
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. |
| Résistance à la flamme (des fils groupés) |
Le système de contrôle de la qualité doit être conforme à la norme ISO. |
| Densité de fumée |
Le système d'échantillonnage doit être conforme à la norme ISO/IEC 61034. |
| Gaz halogène dangereux |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
