Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: GYTA53
Conditions de paiement et d'expédition
Application: |
Extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
Adapté aux besoins du client |
Épaisseur de veste: |
0.8±0.1/≥ 1,5 |
Épaisseur de tube lâche: |
≥ 0,28 |
Normes répondues: |
YD/T 901-2018 ; GB/T 18380.12-2008 ; GB/T 17651 ; GB/T 17650,2 |
Ceinture en acier: |
0.205±0.01 |
Ceinture en aluminium: |
0.20±0.01 |
Application: |
Extérieur |
Type de fibre: |
Unimodal/à plusieurs modes de fonctionnement |
Fibre non.: |
Adapté aux besoins du client |
Épaisseur de veste: |
0.8±0.1/≥ 1,5 |
Épaisseur de tube lâche: |
≥ 0,28 |
Normes répondues: |
YD/T 901-2018 ; GB/T 18380.12-2008 ; GB/T 17651 ; GB/T 17650,2 |
Ceinture en acier: |
0.205±0.01 |
Ceinture en aluminium: |
0.20±0.01 |

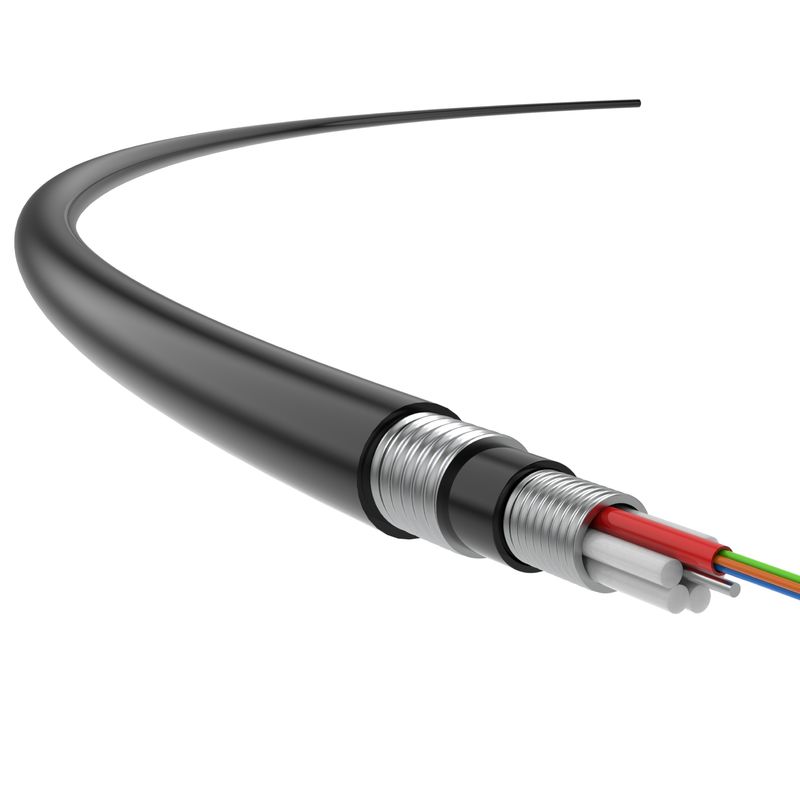

Le câble optique blindé lourd de fibre, a échoué le câble optique lâche de fibre de tube, application extérieure de câble optique de fibre
Le câble blindé et échoué lourd de fibre optique est principalement employé pour la connexion extérieure de fibre aussi bien que le montage en pont de conduit d'épine dorsale de bâtiment et de lien.
À l'intérieur du câble blindé lourd de fibre optique, des fibres (unimodales ou à plusieurs modes de fonctionnement) de 250µm sont placées dans des tubes lâches faits de matériel élevé de polyester de module, rempli de composés résistant à l'eau.
Le câble de fibre optique est centré par un porteur central en métal. Pour quelques câbles optiques de fibre avec des noyaux multiples, une couche de PE devrait être ajoutée dehors.
Le tube lâche (et les remplisseurs) est échoué autour du porteur central dans un intérieur compact et circulaire de noyau de câble qui est rempli de composants résistant à l'eau.
L'armure d'APL est longitudinalement appliquée et alors une veste intérieure de polyéthylène (PE) est expulsée. Au-dessus de la veste intérieure, l'armure de PSP est également longitudinalement appliquée avant un polyéthylène (PE) la veste qu'externe est expulsée au-dessus de lui.
Caractéristiques du produit
Normes d'application
YD/T 901-2018 ; GB/T 18380.12-2008 ; GB/T 17651 ; GB/T 17650,2
| Code couleurs (noyau 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Bleu | Orange | Vert | Brown | Ardoise | Blanc | Rouge | Noir | Jaune | Violette | Rose | Aqua |
| Flamme résistance |
Norme d'inflammabilité pour le fil simple : | GB/T 18380,12- 2008 |
Norme d'inflammabilité pour les fils liés : | GB/T 18380,35- 2008 |
|
Veste : Épluchez outre 50mm-long du câble, endroit la veste vide horizontalement et brûlez pendant 4-5 secondes, utilisant la lampe d'alcool ; après que la source du feu soit emportée, elle s'éteint moins de 2 secondes ;
|
||||
Détails techniques
| Propriétés optiques | ||||||
| Type d'optique Fibre |
Atténuation | Injection Largeur de bande (OFL) |
Modal efficace Largeur de bande |
Lien de l'Ethernet 10 Longueur SX |
Rayon de cintrage minimal (millimètre) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Valeur typique (dB/km) | Max. Value (dB/km) | Mégahertz·kilomètre | Mégahertz·kilomètre | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Valeur typique (dB/km) |
Max. Value (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Caractéristiques de structure | ||||||||
| Quantité de noyaux | Noyaux de tube lâche | Porteur central | Diamètre extérieur de tube lâche | Épaisseur de tube lâche | Ceinture en aluminium | Ceinture en acier | Épaisseur de la veste (millimètres) | Veste externe de la fibre optique (millimètres) |
| 2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
| 48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
| 62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 | |
| Propriétés mécaniques | |||
| Non. | Nom | Conditions | |
| 1 | Résistance à la traction permise, N | À court terme | 1500 |
| Long terme | 600 | ||
| 2 | Résistance permise d'écrasement, N/100mm | À court terme | 1000 |
| Long terme | 300 | ||
| 3 | Rayon de cintrage, millimètre | Charge statique | 10D |
| Dynamique | 20D | ||
