Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Certification: UL, RoSH, REACH, CE
Numéro de modèle: UTP-11-5E-4P
Conditions de paiement et d'expédition
Quantité de commande min: 50 boîtes
Prix: Negotiable
Détails d'emballage: Emballage navigable
Conditions de paiement: Western Union, T/T, L/C, MoneyGram
Type: |
Chat 5e UTP |
Isolation: |
HDPE |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
24 A.W.G. |
Corde de déchirure: |
OUI |
Vidangez le fil: |
Non |
Normes: |
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2 |
Estimation cm du feu: |
UL 1581 |
Type: |
Chat 5e UTP |
Isolation: |
HDPE |
Conducteur Material: |
99,99% puisque |
Conducteur OD: |
24 A.W.G. |
Corde de déchirure: |
OUI |
Vidangez le fil: |
Non |
Normes: |
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2 |
Estimation cm du feu: |
UL 1581 |

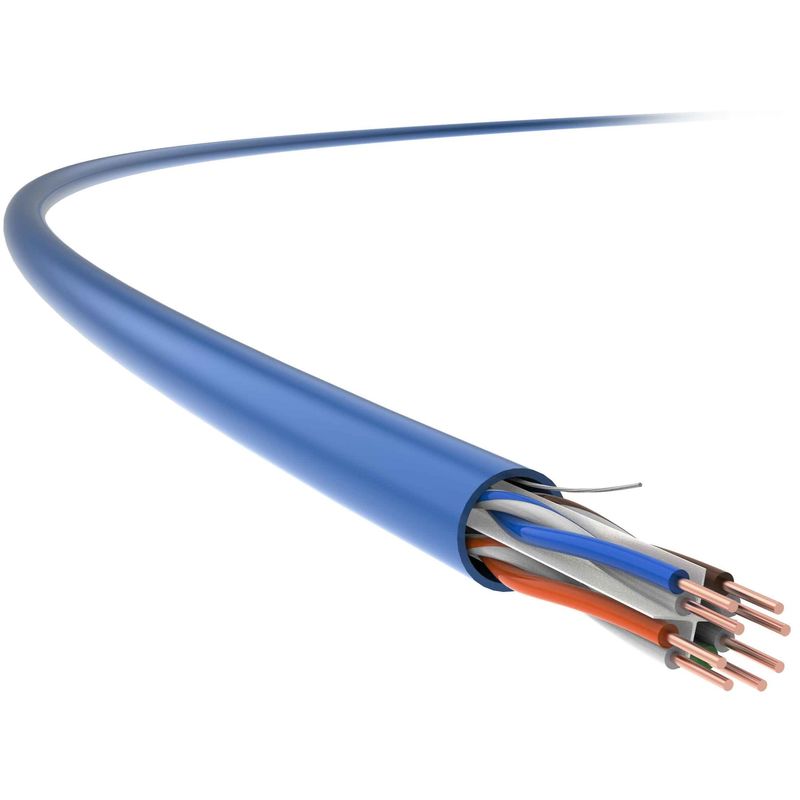

Câble du chat 5e d'UTP, câble de réseau du chat 5e, application de câble Ethernet du chat 5e
Il peut être appliqué dans le câblage horizontal, comme partie d'un système de câblage de télécommunication qui s'étend du débouché de télécommunication de zone de manoeuvre aux tableaux de connexions dans la salle de distribution, et dans le câblage résidentiel qui s'étend du débouché de télécommunication d'utilisateur aux tableaux de connexions.
La série des comités techniques UTP-11/21, système de câblage non protégé d'intérieur du chat 5e a la fréquence d'essai jusqu'à 150MHZ, plus haut que d'autres câbles du chat 5e avec le standard de l'industrie de 100MHz.
Dans le même temps, il soutient les plus défuntes applications et puissance de la base-T 2.5G au-dessus de l'Ethernet (POE/POE+).
Caractéristiques du produit
Le chat 5e, 24 A.W.G., 4 paires de comités techniques, câble d'intérieur non protégé est optimisé pour augmenter considérablement les indicateurs techniques, y compris l'atténuation et PROCHAIN, qui dépassent les paramètres spécifiques dans des normes de GB/T 18015,5 (le CEI 61156-5) et assurent la transmission par câble ultra-rapide et stable.
En même temps, il agit sur les conditions pour des projets de rénovation et le câblage structuré dans de nouveaux bâtiments.
Normes d'application
GB/T 18233 (ISO/IEC 11801) ; Gigaoctet 50311 ; TIA/EIA568-C.2
Détails techniques
| Représentation de transmission | Cat.5E | Comité technique | |||||
| Fréquence (mégahertz) | 4 | 10 | 31,25 | 62,5 | 75 | 100 | 150 |
| Atténuation de l'IL (dB/100M) | 3,8 | 6,1 | 11 | 15,8 | 17,9 | 20 | 23,6 |
| Près de l'atténuation d'interférence de fin (APRÈS, DB) | 80 | 77 | 61,1 | 58,2 | 62 | 66,3 | 47,7 |
| Puissance et la picoseconde PROCHAINES APRÈS (DB) | 68,8 | 60,3 | 52,9 | 50,5 | 46,9 | 41,9 | 40,1 |
| Atténuation de niveau égale d'interférence d'extrémité (ACR-F, DB) | 82,2 | 72,7 | 76,3 | 75,7 | 69,6 | 71,3 | 68,7 |
| Puissance et picoseconde ACR-F (DB) d'ACR-F | 68,7 | 64,2 | 69,5 | 69,2 | 66,5 | 61 | 56,3 |
| Perte de retour (RL, DB) | 46 | 66,6 | 37,5 | 41,5 | 36,9 | 32,2 | 28,9 |
Notes : Les valeurs se sont reflétées dans la table ci-dessus sont typiquement mesurées, selon le CEI 61156-9.
| Caractéristiques physiques | |
| Conducteur Size (valeur nominale) |
4×2×0.51 (AWG24)
|
| Diamètre extérieur de câble (nominal valeur) |
5.3mm
|
| Poids (305m, avec le paquet, valeur nominale) |
10kg
|
| Propriétés électriques | |
| Résistance de C.C (20℃) |
95Ω/km
|
| Capacité de la terre | ≦ 5,6 nF/100m (@1kHz) |
| impédance 100MHz caractéristique |
100Ω±15Ω
|
| Perte de conversion transversale (TCL) |
≥ 55dB (30-100MHz)
|
| Biais de retard | 25ns/100m |
| NVP |
69%
|
| Puissance au-dessus de l'Ethernet (POE) | Puissance augmentée au-dessus d'Ethernet sous IEEE 802.3at |
| Propriétés mécaniques | |
| Rayon de cintrage minimum (dynamique) |
20mm
|
| Rayon de cintrage minimum (statique) |
40mm
|
| Tension maximum d'installation |
100N
|
| Capacité d'Anti-extrusion | 1000N/10cm |
| Capacité antichoc | ≥ 10 fois |
| Température ambiante d'installation | -0℃ ~+40℃ |
| Température ambiante fonctionnante |
-20℃ ~+75℃
|
| Inflammabilité (PVC) | |
| Résistance de flamme de PVC | GB/T 18380,12 (LE CEI 60332-1-2) |
| Estimation CM/CMR du feu | UL 1581 |
| Inflammabilité (LSZH) | |
| Résistance de flamme (de fil simple) | GB/T 18380,12 (LE CEI 60332-1-2) |
| Densité de fumée | GB/T 17651 (LE CEI 61034-1/-2) |
| Gaz halogène dangereux | GB/T 17650.1/.2 (LE CEI 60754-1/-2) |
