Détails de produit
Lieu d'origine: La Chine
Nom de marque: TC
Numéro de modèle: TRM060/20
Conditions de paiement et d'expédition
Gamme de puissance: |
20-200 KVA |
Méthodes d'opération: |
3 dans 3, double conversion en ligne |
Facteur de puissance d'entrée: |
> 0,99 |
Facteur de puissance de sortie: |
0,9 |
Fréquence d'entrée: |
50/60 hertz |
Fréquence évaluée de sortie: |
50/60 hertz |
Estimation de protection: |
IP20 |
Interface de communication: |
RS232, RS485, contacts secs, cartes de SNMP (option), arrêt de secours |
Gamme de puissance: |
20-200 KVA |
Méthodes d'opération: |
3 dans 3, double conversion en ligne |
Facteur de puissance d'entrée: |
> 0,99 |
Facteur de puissance de sortie: |
0,9 |
Fréquence d'entrée: |
50/60 hertz |
Fréquence évaluée de sortie: |
50/60 hertz |
Estimation de protection: |
IP20 |
Interface de communication: |
RS232, RS485, contacts secs, cartes de SNMP (option), arrêt de secours |
Application de produit

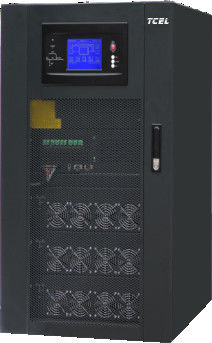

La puissance modulaire d'UPS de série de TRM, l'industrie menant, produit tout-numérique de distribution d'énergie, rassemble la technologie la plus de pointe dans l'électronique de puissance et le contrôle automatique, ainsi ayant pour résultat des améliorations de percée dans la fiabilité, la disponibilité et l'entretien de puissance de l'équipement critique.
Il intègre les caractéristiques techniques de type tour traditionnel avec le besoin des salles modulaires modernes de serveur, assurant la conception modulaire ainsi que la fiabilité élevée du système.
Il est très utilisé dans le gouvernement, les finances, les communications, l'éducation, le transport, la météorologie, la radio et la télévision, l'imposition industrielle et commerciale, les soins de santé, l'énergie et l'électricité et d'autres secteurs.
Gamme de puissance/de méthodes de travail
20-200 KVA, 3 dans 3, double conversion en ligne
Caractéristiques du produit
| Modèle | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
| Capacité | 60kVA | 120kVA | 200kVA | |
| Entrée principale | Connexion terminale | triphasé + N + PE | ||
| Tension d'entrée | 380/400/415VAC (ligne de la ligne) | |||
| Fréquence d'entrée | 50/60Hz | |||
| Facteur de puissance | >0.99 | |||
| Taux actuel de déformation | THDi<3% (charge linéaire de 100%) | |||
| Gamme de tension | 304-478Vac (ligne de la ligne) au chargement complet ; 304V-228Vac (ligne de la ligne) linéaire sous-sollicitant de 100% à 75% | |||
| Fréquence de tension | 40-70Hz | |||
| Batterie | Tension de batterie | ±240VDC (32-44 cellules réglables) | ||
| Puissance de remplissage | Puissance 20%* active | |||
| Exactitude de tension de charge | ±1% | |||
| By-pass | Tension de by-pass | 380V/400V/415V (ligne de la ligne) | ||
| Gamme de tension | -20% - +15% | |||
| Plage de fréquence de by-pass | 50/60Hz (fréquence évaluée) ±1Hz, ±3Hz, ±5Hz | |||
| Sortie | Tension de sortie évaluée | 380/400/415VAC (ligne de la ligne) | ||
| Fréquence évaluée | 50/60Hz | |||
| Facteur de puissance de sortie | 0,9 | |||
| Exactitude de tension | ±1.0% | |||
| Réponse dynamique de sortie | <5% (étape de charge 20%-80%-20%) | |||
| Temps de rétablissement dynamique | <20ms (étape de charge 0%-100%-0%) | |||
| Distorsion harmonique de total de sortie | <1% (charge linéaire), <5.5% (charge non linéaire) | |||
| Surcharge d'inverseur | transfert de 110% à dévier après 1 heure ; transfert de 125% à dévier après 10 minutes ; transfert de 150% à dévier après 1 minute ; > transfert de 150% à dévier après Mme 200 |
|||
| Exactitude de fréquence | 0,10% | |||
| Gamme du cheminement | Réglable, ±0.5Hz-±5Hz, défaut ±3Hz | |||
| Vitesse du cheminement | Réglable, 0.5Hz/S-±3Hz/S, défaut 0.5Hz/S | |||
| Rapport maximal | 3h01 | |||
| Exactitude triphasée | 120°±0.5° | |||
| Système | Efficacité | "copie normale" : Mode économique de 95% : 99% | ||
| Mode de batterie | 95% | |||
| Écran | LCD+LED, écran tactile + clavier | |||
| Estimation de protection | IP20 | |||
| Interface de communication | RS232, RS485, contacts secs, cartes de SNMP, interface de générateur | |||
| Environnement de travail | 0-40℃ (la température fonctionnante) ; -25℃~70℃ (température de stockage) ; 0-95% (aucune condensation) | |||
| Bruit) (de DB/m | <66dB | |||
| Options | Cartes de SNMP, protection contre la foudre, compensation de température de batterie, alarme de SMS, filet de la poussière, unité de double entrée, ensemble séismique | |||
| Type de Cabinet | armoire 3-modular | armoire 6-modular | armoire 10-modular | |
| Taille (W*D*H) (millimètres) | Principal organisme | 600*900*1100 | 600*900*1600 | 600*900*2000 |
| Module TCPM20 | 440*590*134 | |||
| Poids (kilogrammes) | Principal organisme (avec des modules) | 171kg | 277kg | 399kg |
| Module TCPM20 | 22kg | |||
