Mettre en évidence:
Data Center UPS
, Le support a monté UPS
, 10-90KVA UPS
Gamme de puissance: |
10 à 90 kVA |
Méthodes d'opération: |
3 sur 3, 3 sur un seul, 1 sur un seul, conversion en ligne double |
Facteur de puissance d'entrée: |
> 0,99 |
Facteur de puissance de sortie: |
1 |
Écran: |
Écran tactile couleur de 9 pouces |
Fréquence d'entrée: |
50/60 Hz |
Fréquence évaluée de sortie: |
50/60 Hz |
Interface de communication: |
RS232, RS485, contacts secs, cartes SNMP (en option), arrêt d'urgence |

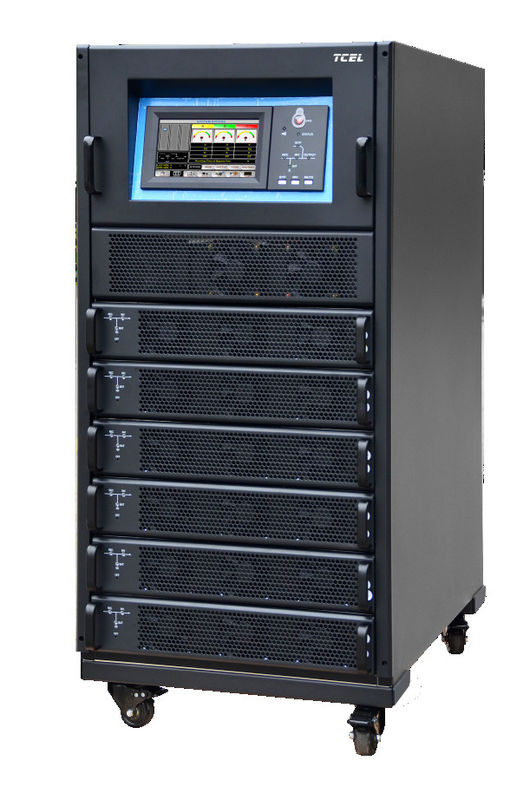

Le support modulaire de Data Center UPS UPS a monté 10-90KVA
Application du produit
La série modulaire UPS TCRM, le produit de distribution d'énergie entièrement numérique leader de l'industrie, regroupe la technologie la plus avancée en électronique de puissance et en contrôle automatique,Il en résulte des améliorations majeures de la fiabilité de l'alimentation., la disponibilité et l'entretien des équipements essentiels.
Il intègre les caractéristiques techniques des tours traditionnelles avec le besoin de salles de serveurs modulaires modernes, assurant ainsi une conception modulaire et une fiabilité élevée du système.
Variété de puissance / méthodes de travail
10 à 90 kVA, 3 en 3 sorties, 3 en sortie simple, 1 en sortie unique (TCRM020/10X, TCRM040/10X, TCRM060/10X), conversion en ligne double
Caractéristiques du produit
- Solutions de protection intelligentes
Les modules de distribution d'alimentation UPS modulaires de la série TCRM ont à la fois des logiciels et du matériel dans les modules d'alimentation et ont leur système protégé.les performances thermiques et les courts-circuits se produisent, une protection rapide et efficace peut être assurée afin d'assurer la sécurité et la fiabilité de l'ensemble du système.
- Contrôle numérique complet
Grâce à la commande numérique DSP à haute vitesse 32 bits, le système de communication introduit la technologie CAN-BUS la plus avancée, ce qui rend ses performances plus stables et plus sûres.
- Dispositifs d'alimentation de base avec une structure d'emballage intégrée de modules IGBT
Les UPS modulaires de la série TCRM disposent d'un emballage intégré de modules IGBT, ce qui améliore considérablement la fiabilité des dispositifs de base.Il évite le débit inégal et la contrainte de tension causée par l'approche parallèle IGBT discrète, et sa conception unique des conduits d'isolation améliore considérablement son adaptabilité à l'environnement.
- Solutions de gestion intelligente de la batterie
Chaque module d'alimentation est équipé d'un chargeur numérique de haute puissance intégré, fournissant 20% de la capacité de charge.pour une excellente gestion de la batterie et une durée de vie prolongée de la batterie.
- Conservation de l'énergie verte
Le facteur de puissance d'entrée est supérieur à 0.99, des harmoniques d'entrée inférieures à 3%, et une efficacité globale allant jusqu'à 95% ou plus; et sa fonction de veille intelligente améliore efficacement l'efficacité de l'ensemble de l'onduleur.
- Des solutions de gestion de réseau à distance puissantes
La carte de gestion de réseau SNMP permet la surveillance et le contrôle à distance du système UPS via le réseau et la surveillance à distance simultanée de plusieurs appareils via la boîte de contrôle à distance correspondante.
- " seuil zéro " de maintenance
Il est maintenu en quelques minutes et adopte une identification autonome des identifiants de module sans avoir besoin de régler manuellement le programme.
Le système est livré avec un démarrage à froid avec des piles allumées (pour le module de puissance 20 kVA/25 kVA/30 kVA/45 kVA/50 kVA).
- Module de surveillance de la dérive statique par échange à chaud
Les modules de surveillance et de contournement statique sont échangeables à chaud, chaque module de puissance étant automatiquement contrôlé et automatisé pour éviter une défaillance à un point unique.
Spécifications techniques
| Modèle |
MTCRM
020/10X |
MTCRM
040/10X |
MTCRM
060/10X |
MTCRM
030/15X |
MTCRM
045/15X |
MTCRM
Le numéro 090/15X |
| Capacité |
20 kVA |
40 kVA |
60 kVA |
30 kVA |
45 kVA |
90 kVA |
| Entrée principale |
Connexion au terminal |
trois phases + N + PE |
| Voltage d'entrée |
Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique de type "A" qui est équipé d'un système d'alimentation électrique de type "B" et d'un système d'alimentation électrique de type "B" qui est équipé d'un système d'alimentation électrique de type "B". |
| Fréquence d'entrée |
50/60 Hz |
| Facteur de puissance |
> 0,99 |
| Taux de distorsion actuel |
THDi < 4% |
| Plage de tension |
304-478Vac (Line-Line) à pleine charge; 304V-228Vac (Line-Line) dératage linéaire de 100% à 75% |
| Fréquence de tension |
40 à 70 Hz |
| Batterie |
Voltage de la batterie |
±240VDC (32-44 cellules réglables) |
| Puissance de charge |
20%* Puissance active |
| Précision de la tension de charge |
± 1% |
| Le dérivé |
Voltage de dérivation |
Pour les appareils à commande numérique, le régulateur de tension doit être équipé d'un système de freinage de commande numérique. |
| Plage de tension |
Le taux de défaut -20%-+15%; -40%-+25% Facultatif |
| Capacité de surcharge |
125% de temps de fonctionnement prolongé; 130% d'une durée de 10 minutes;
150% pendant 1 minute; 150% > charge pendant 300 ms |
110% de fonctionnement à long terme;
110% < charge < 130% pendant 10 minutes;
130% < charge < 150% pendant une minute;
150% > charge dure 300 ms |
| Produits |
Voltage de sortie nominal |
Pour les appareils à commande numérique, le réglage de la tension doit être effectué à l'aide d'un régulateur. |
| Fréquence nominale |
50/60 Hz |
| Facteur de puissance de sortie |
1 |
| Précision de la tension |
10,50% |
| Réponse dynamique de sortie |
Le niveau de charge de l'appareil doit être supérieur ou égal à: |
| Temps de récupération dynamique |
Les mesures de charge doivent être effectuées en tenant compte de l'état de l'appareil. |
| Déformation harmonique totale de sortie |
Pour les véhicules à moteur à combustion interne, la valeur maximale de l'énergie utilisée est fixée au niveau de l'énergie utilisée. |
| Surcharge de l'onduleur |
102% de temps de fonctionnement prolongé; 110% de transfert au bypass après 1 heure; 125% de transfert au bypass après 10 minutes;
150% de transfert au bypass après 1 minute; > 150% de transfert au bypass après 200 ms |
| Précision de fréquence |
00,10% |
| Portée de suivi |
La fréquence de réglage est réglable, ± 0,5 Hz à ± 5 Hz, par défaut ± 3 Hz. |
| Vitesse de suivi |
La fréquence de réglage est réglable de 0,5 Hz/S à ± 3 Hz/S, par défaut de 0,5 Hz/S. |
| Ratio de pointe |
3:01 |
| Précision en trois phases |
120° ± 0,5° |
| Système |
Efficacité |
Le mode principal: 95% max; le mode économique: 98%; le mode batterie: 94,5% |
| Écran |
Écran tactile LCD + LED + couleur, 9 pouces |
| Langue |
Chinois, chinois traditionnel, anglais, russe, italien, espagnol, allemand |
| Classement de protection |
Résistance à la corrosion |
| Interface de communication |
RS232, RS485, contacts secs, cartes SNMP (en option), arrêt d'urgence |
| Méthodes de câblage |
Le câblage vers l'arrière et vers le bas, optionnel |
Le câblage vers le bas |
Le câblage vers l'arrière et vers le bas, optionnel |
Le câblage vers le bas |
| Environnement de travail |
0-40°C (température de fonctionnement); -25°C à 70°C (température de stockage); 0-95% (pas de condensation) |
| Le bruit (dB) /m |
Le niveau d'humidité de l'eau |
| Type d'armoire |
Armoire à deux modules |
Armoire à 4 modules |
Armoire à 6 modules |
Armoire à deux modules |
Armoire à trois modules |
Armoire à 6 modules |
| Taille (W*D*H) (mm) |
Corps principal |
485*697*398 (7U) |
485*697*575 (11U) |
485*751*1033 (22U) |
485*697*398 (7U) |
485*751*575 (11U) |
485*751*1033 (22U) |
| Corps principal (posé dans le rack du serveur) |
485*697*308 (7U) |
485*697*485 (11U) |
485*751*928 (21U) |
485*697*308 (7U) |
485*751*485 (11U) |
485*751*928 (21U) |
| Module |
436*590*85 mm (2U) |
| Poids (kg) |
Corps principal (avec modules) |
73 kg |
113 kg |
175 kg |
73 kg |
119 kg |
175 kg |
| Module |
150,3 kg (PM10X) |
15.5 kg (PM15) |
