Détails de produit
Lieu d'origine: Chine
Nom de marque: TC
Numéro de modèle: Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Conditions de paiement et d'expédition
Quantité de commande min: 1
Détails d'emballage: Cartonné
Matériel: |
Plaques d'acier laminées à froid nickelées |
Les dimensions: |
19 pouces, 1U |
Compatibilité: |
Conçu avec une structure Keystone standard pour les modules |
Matériel: |
Plaques d'acier laminées à froid nickelées |
Les dimensions: |
19 pouces, 1U |
Compatibilité: |
Conçu avec une structure Keystone standard pour les modules |

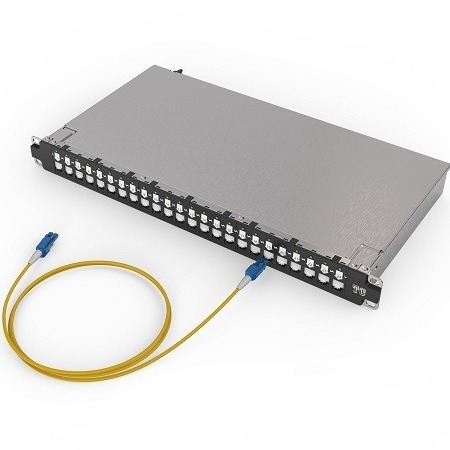

Panneau de patch intelligent à fibre optique
Application du produit
Il est utilisé dans les systèmes de câblage de bâtiments intelligents pour centraliser et gérer le câblage dans diverses pièces.fournir une connectivité pour les câbles horizontaux et verticaux (données, la voix, etc.).
Lorsqu'il est utilisé avec un scanner de panneau de patch intelligent, il peut surveiller en temps réel les connexions de port pour la gestion intelligente de l'infrastructure AIM.Il permet d'économiser de précieux espaces de rack et d'assurer une installation efficace, l'entretien et la gestion des systèmes de câblage structurés.
Caractéristiques du produit
Le panneau de patch traditionnel est intégré à un système de détection électronique et à un système d'indication LED.Le scanner reçoit des instructions du logiciel de gestion et fournit une orientation visuelle au personnel de construction et d'entretien à travers des lumières LED pour le traitement des sauteurs de portLa détection en temps réel des connexions de port et de jumper est possible, et les anomalies déclenchent des alarmes visuelles via le système LED.Ce panneau de haute densité 1U dispose de 24 ports et prend en charge divers modes (mode uniqueLa boîte inférieure comprend un plateau de fusion de fibres pouvant contenir jusqu'à 48 splices de fibres.La conception unique de la porte de poussière sensible au toucher permet la détection d'une seule ou de deux couplagesEn outre, il prend en charge l'installation de modules en cuivre RJ45 et permet l'utilisation mixte de connexions en fibre et en cuivre.
Normes d'application
Les données de référence doivent être fournies à l'autorité compétente.
| Paramètres du produit | Cordon de patch à fibre optique intelligente | ||
| Mode unique | Longueur du produit | L ≤ 3 m | L > 3 m |
| Méthode de polissage | LC PC 0° | LC PC 0° | |
| Méthode d'essai | Méthode B | Méthode B | |
| Perte d'insertion IL (valeur typique) | ≤ 0,10 dB | Je ne sais pas. | |
| Perte d'insertion IL (valeur maximale) | ≤ 0,25 dB | ≤ 0,25 + 0,0004 × L dB | |
| Résultats de l'analyse de risque | ≥ 45 dB | ≥ 45 dB | |
| Multimode | Longueur du produit | L ≤ 3 m | L > 3 m |
| Méthode de polissage | LC PC 0° | LC PC 0° | |
| Méthode d'essai | Méthode B | Méthode B | |
| Perte d'insertion IL (valeur typique) | ≤ 0,10 dB | Je ne sais pas. | |
| Perte d'insertion IL (valeur maximale) | ≤ 0,25 dB | ≤ 0,25 + 0,0035 × L dB | |
| Résultats de l'analyse de risque | ≥ 35 dB | ≥ 35 dB | |
